【维修案例】奥迪Q5变速器(0B5)故障

【维修案例】奥迪Q5变速器(0B5)故障
2019-04-20 08:31:16 汽车大师

车型:2010年奥迪Q5,配置CAD发动机,0B5变速器。

行驶里程:82768km。

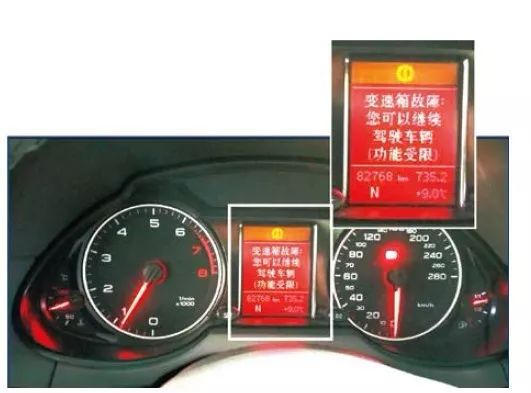

故障现象:车辆进厂,车主反映变速器有故障,行驶时感觉不平顺,且转速表指针波动大,维修人员上车查看,变速器故障指示灯已点亮,提示变速箱故障:功能受限(如图1所示) 。

【维修案例】奥迪Q5变速器(0B5)故障

图1 故障信息

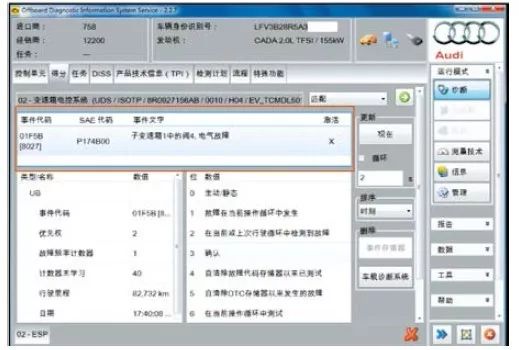

故障诊断:读取故障码,如图2所示。

【维修案例】奥迪Q5变速器(0B5)故障

图2 故障码

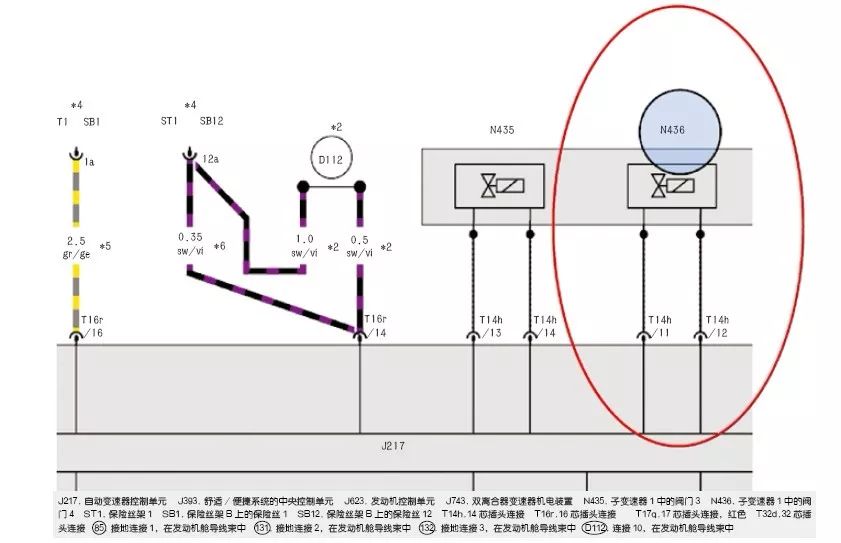

查看0B5电路图(如图3所示),初步分析认为机电模块线板问题(线路)或电磁阀故障。

【维修案例】奥迪Q5变速器(0B5)故障

图3 0B5电路图

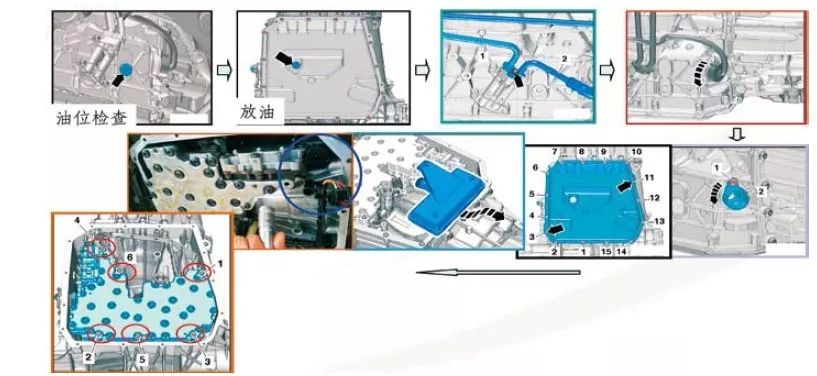

决定拆检机电模块测量,拆卸顺序:着车-挡位置于空挡-熄火-油位孔螺丝-底壳放油螺丝放油-外部过滤器-控制单元插头-插头壳-油底壳-滤网-转速传感器导线插头-机电模块6个固定螺丝(小心机电模块滑落),如图4所示。

【维修案例】奥迪Q5变速器(0B5)故障

图4 拆检机电模块

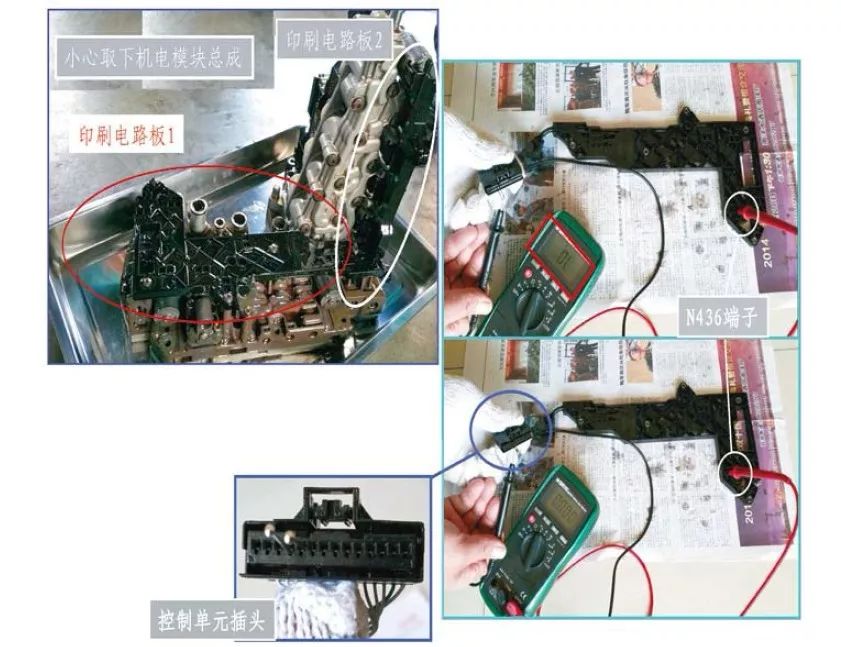

控制单元与印刷电路1的连接为14脚插头,根据elsa电路图实际测量11号、12号端子至N436电磁阀两端子,发现11号端子已断路,如图5所示。

【维修案例】奥迪Q5变速器(0B5)故障

图5 发动机断路的端子

故障排除:测量N436与N440电磁阀,阻值同为5.7Ω,符合要求,更换印刷电路板1(一套编码:0B5 398 009D含印刷电路板1、2),装车验证,故障解决。

故障总结:印刷电路板1和2易引起的故障如图6和图7所示。

【维修案例】奥迪Q5变速器(0B5)故障

图6 印刷电路板1

【维修案例】奥迪Q5变速器(0B5)故障

图7 印刷电路板2
