【案例】凯美瑞空调显示面板偶尔白屏故障分享

【案例】凯美瑞空调显示面板偶尔白屏故障分享
2019-06-12 12:27:40 汽车大师

车型:配置2AZ发动机、ACV40L一EAGCK自动空调。

故障现象:

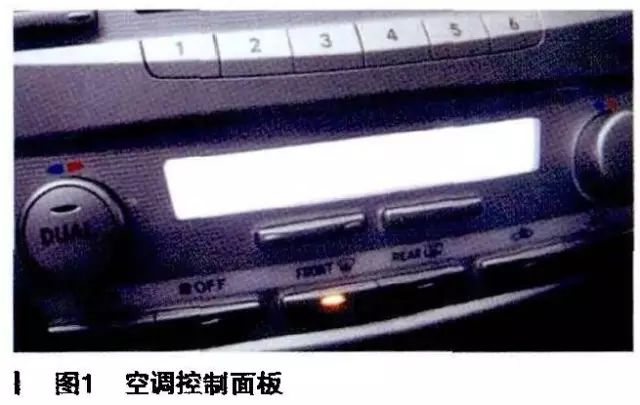

客户反映打开点火开关后空调控制面板显示屏有时会白屏(如图1所示),且要等待数秒之后才能正常显示,但偶尔也会一直不显示。只有等待显示屏完全正常后,空调面板上各按键功能才恢复正常,此时空调也恢复正常工作。

【案例】凯美瑞空调显示面板偶尔白屏故障分享

故障诊断:

接车后首先通过目测发现,当打开点火开关启动之后,FRONT按键会一直闪烁同时显示屏白屏(屏幕上啥都没有),等数秒后才能逐渐正常显示。此刻操作空调各按键控制空调各项功能时,空调制冷效果正常,调节风向和温度以及其他所用功能都正常。

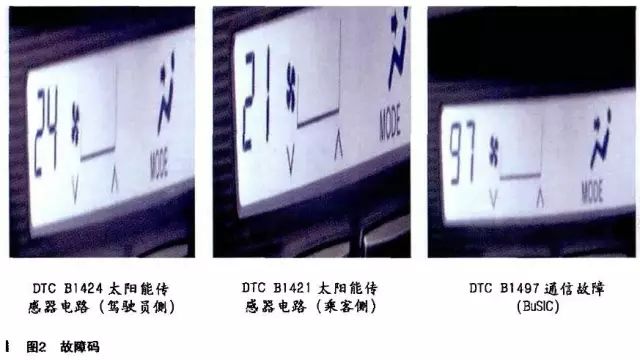

首先通过手动功能进入空调诊断模式进行DTC检查故障码,故障码依次为B 1421、B1424和B 1497三个故障码(如图2所示),再切换到执行器检查空调控制各模式功能均正常,各个执行器各项动作模式均正常。

【案例】凯美瑞空调显示面板偶尔白屏故障分享

根据以上的故障现象推测可能的原因应该包括:

(1)空调控制面板及其控制线路故障。

(2)空调放大器及其控制线路故障。

(3)空调控制系统执行器及其控制线路故障。

接下来用丰田专用诊断仪ITII读取空调系统故障码,故障码和手动读码完全相同,故障码具体的含义分别为:B1421太阳能传感器电路(乘客侧);B1424太阳能传感器电路(驾驶员侧);B1497通信故障(BUS IC)。

根据读取的3个故障码的中文含义来分析:依据修理手册指引B1421太阳能传感器电路(乘客侧)、B1424太阳能传感器电路(驾驶员侧)正常,那接下来的重点应该围绕故障码B1497来分析。

再次使用专用诊断仪IT II进入空调系统,主动测试空调控制系统各个执行元件,并读取空调控制系统对应的数据流,与维修手册提供的正常数据流比较,均未发现异常。围绕故障码B 1497通信故障来进一步检测,根据电路图(如图3所示)进一步检测和分析:

【案例】凯美瑞空调显示面板偶尔白屏故障分享

①根据维修手册提供B1497故障码检查步骤测量E38连接器14号端子接地良好,测量e1连接器2-号端子(Bus G)与E38连接器14号端子(GND)也未见有,断路或短路现象,测量e1连接器4号端子(B BUS)电压均正常,故怀疑空调线束故障,但是厂家维修手册上并没有提供测量空调线束e1连接器3号端子(BUS)通信信号测量数据。

为进一步确定故障位置,采用示波器检测e1连接器3号端子(BUS)通信信号线,发现该通信信号在轻轻摆动空调线束时,该通信信号会有突然中断的现象(如图4所示),

【案例】凯美瑞空调显示面板偶尔白屏故障分享

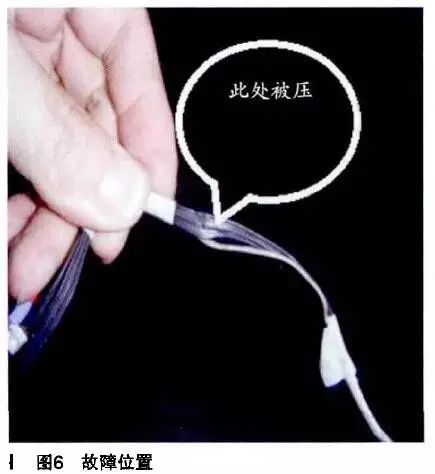

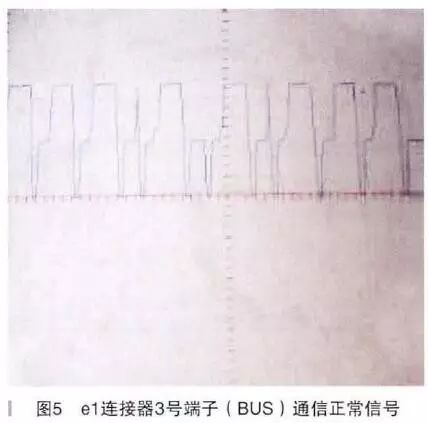

完全不同于正常的通信信号(如图5所示),拆检空调线束发现空调线束有被夹压过的痕迹(如图6所示),更换空调线束后B1497通信故障(BUSIC)已排除,但空调控制面板在打开点火开关时显示屏依旧有时会显示白屏(FRONT依然不会闪烁)。

【案例】凯美瑞空调显示面板偶尔白屏故障分享
【案例】凯美瑞空调显示面板偶尔白屏故障分享

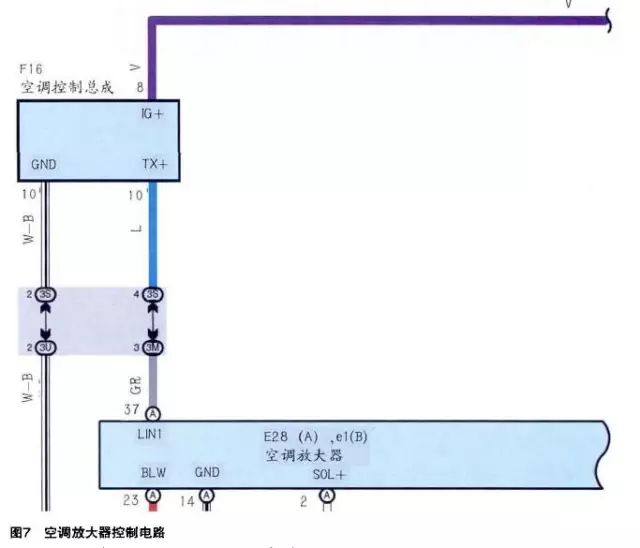

接下来根据故障现象检查空调相关线路,经目测控制面板连接器F16连接器插接良好,用万用表测量空调控制面板F16连接器8号端子有12.48 V电压,测量F16连接器1。号端子接地良好,测量9号端子与空调放大器E38连接器37号端子之问的电阻为12.30欧(标准值为0.5欧左右),这里明显异常(如图7所示)。

【案例】凯美瑞空调显示面板偶尔白屏故障分享

再测量空调控制面板F16连接器9号端子与3号J/B连接器3S的4号端子之间的电阻小于0.5 欧,无异常。3号J/B连接器3S的4号端子与3号J/B连接器3M的3号端子,电阻为12.10S2,同样存在异常,电阻过大。

故障排除:

根据检查的情况,拆检3号Jas连接器内部(如图8所示),发现3脚}s连接器内部有腐蚀痕迹,腐蚀后导致接触不良,处理3影}B连接器内部接触不良位置,故障排除。

【案例】凯美瑞空调显示面板偶尔白屏故障分享

故障总结:

本案例中引起该故障现象的部位有两个故障点,这在实际维修工作中有可能会遇到类似的维修实例,在排除这种故障时,应该结合故障的现象,按照维修手册的检查步骤,保持清晰的思路,相信都能快速的排除故障。
