「案例」蒙迪欧-致胜和麦柯斯ABS毛病灯亮

「案例」蒙迪欧-致胜和麦柯斯ABS毛病灯亮
2018-01-19 02:44:42 五彩的树叶

时间很短,天涯很远。今后的一山一水,一朝一夕,五彩的树叶安静的陪你去去走完。实用车辆:蒙迪欧-致胜汽车(肇端VIN:LVSFBFAF67F000394;临盆日期:2007年10月5日。

时间很短,天涯很远。今后的一山一水,一朝一夕,五彩的树叶安静的陪你去去走完。

实用车辆:

蒙迪欧-致胜汽车(肇端VIN:LVSFBFAF67F000394;临盆日期:2007年10月5日。停止VIN:LVSHBFAF29F080479;临盆日期:2009年7月26日)、麦柯斯汽车(肇端VIN:LVSFFSAF57F004305; 临盆日期:2007 年10 月5 日。停止VIN:LVSHFSAFX9F011309;临盆日期:2009年7月26日)。

毛病征象:

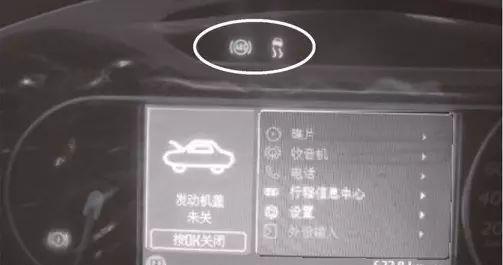

部门车辆的ABS (防抱死制动体系)泵机电电刷资料不符合请求,招致ABS泵机电生效。毛病发生时,ABS警示灯及手动刹车警示灯常亮,若有设置装备摆设ESC (电子车身静态稳固体系,也叫ESP),ESC警示灯也会一起常亮(下图),ABS及ESC功效生效,车辆拥有的失常制动功效及EBD(电子刹车制能源分派体系)功效不受影响。

「案例」蒙迪欧-致胜和麦柯斯ABS毛病灯亮

培修步调:

步调1:将车辆举升到举升机上并装配四个车轮轮胎。

步调2:装配氛围滤清器、谐振器、蓄电池总成及其底座。

「案例」蒙迪欧-致胜和麦柯斯ABS毛病灯亮
「案例」蒙迪欧-致胜和麦柯斯ABS毛病灯亮
「案例」蒙迪欧-致胜和麦柯斯ABS毛病灯亮
「案例」蒙迪欧-致胜和麦柯斯ABS毛病灯亮
「案例」蒙迪欧-致胜和麦柯斯ABS毛病灯亮
「案例」蒙迪欧-致胜和麦柯斯ABS毛病灯亮
「案例」蒙迪欧-致胜和麦柯斯ABS毛病灯亮
「案例」蒙迪欧-致胜和麦柯斯ABS毛病灯亮
「案例」蒙迪欧-致胜和麦柯斯ABS毛病灯亮
「案例」蒙迪欧-致胜和麦柯斯ABS毛病灯亮
「案例」蒙迪欧-致胜和麦柯斯ABS毛病灯亮
「案例」蒙迪欧-致胜和麦柯斯ABS毛病灯亮

步调3:装配ABS模块总成(带支架和制动油管)。进程以下:

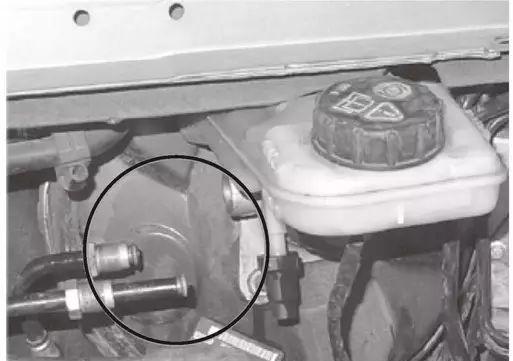

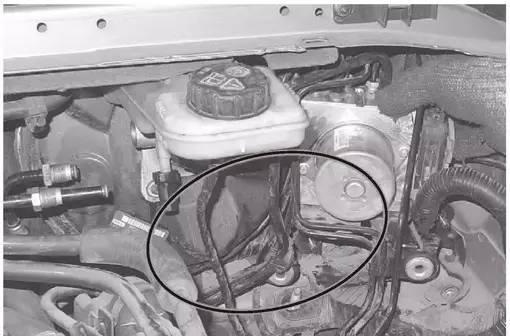

01松开衔接总泵自动腔(DK)/从动腔(SK)的两个油管管讨论,见下图。

02松开左前(FL)油管的过渡管讨论。

03松开左后(RL)油管的过渡管讨论,松开右后(RL)油管的过渡管讨论。

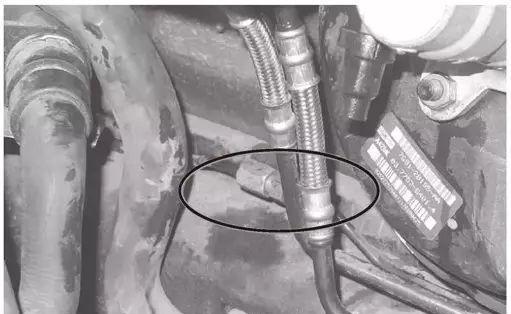

04松开右前(RL)油管与软管衔接的过渡管讨论,见下图。

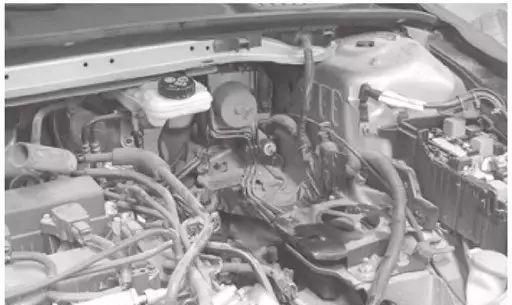

05拔下ABS模块的线束(插头),其接插面向下摆放,松开ABS支架的装置螺钉,见下图。

06将ABS模块总成(带支架和制动油管)从动员机舱中掏出,而后摆放在干净的事情台上。用风枪将ABS模块外面的制动液吹干净,而后拆下ABS模块支架和制动油管。

步调4:调换HCU。进程以下:

01松开ECU 的装置螺钉。

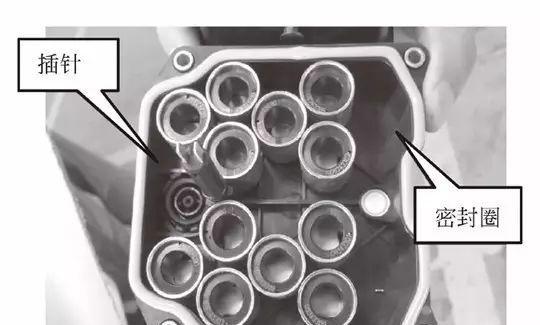

02取下ECU 并反省密封圈。假如密封圈破坏变形则必要调换新整机,假若有杂质则必要干净外面。

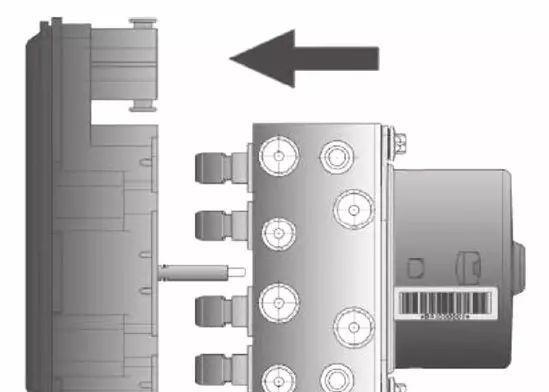

03将插针完整对正插孔后装上新HCU,拆装偏向必需与机电轴向平行。

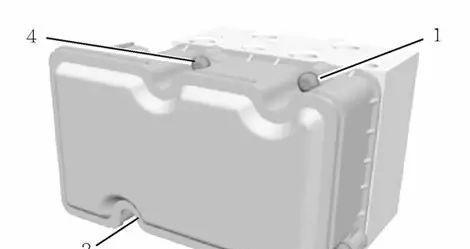

04装置新的ECU 装置螺钉,在对角预紧后再用扭力扳手对角拧紧。装置时候两次十字穿插旋紧:第一次转矩为1N·m±0.5N·m;第二次转矩为2.9N·m±0.7N·m。

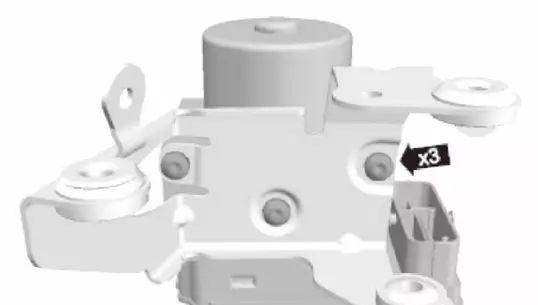

05以下图所示将ABS模块支架装置到ABS模块上,扭矩为9N·m。

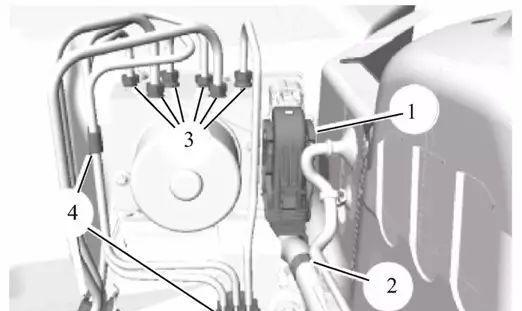

06以下图所示,将各ABS制动油管衔接到ABS模块上并紧固,转矩:18N·m。

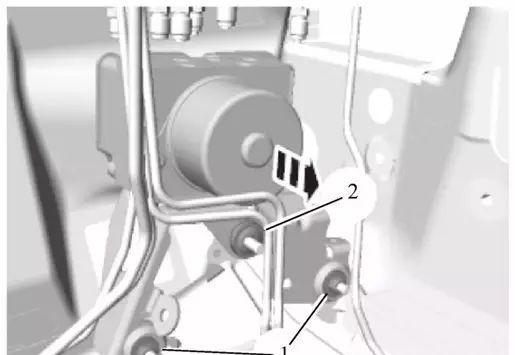

07以下图所示将ABS模块总成装置到车辆上,转矩:9N·m。

08装置蓄电池总成、氛围滤清器和谐振器。

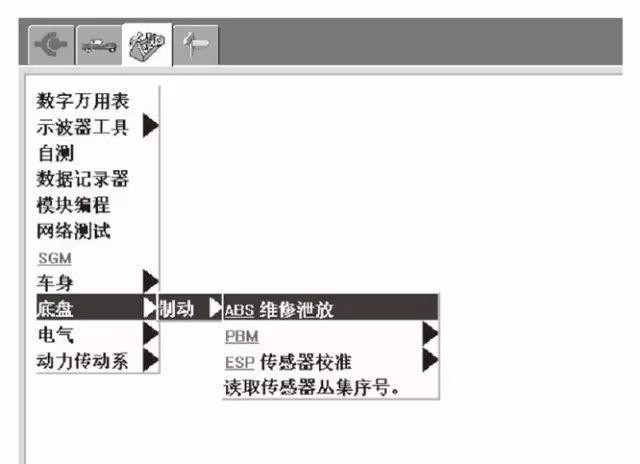

09ABS模块装置实现以后的排空处置:先加注制动液,再手动停止事后排空处置,最后再停止IDS排气处置(以下图,若缺制动液,则需继承加注制动液)。

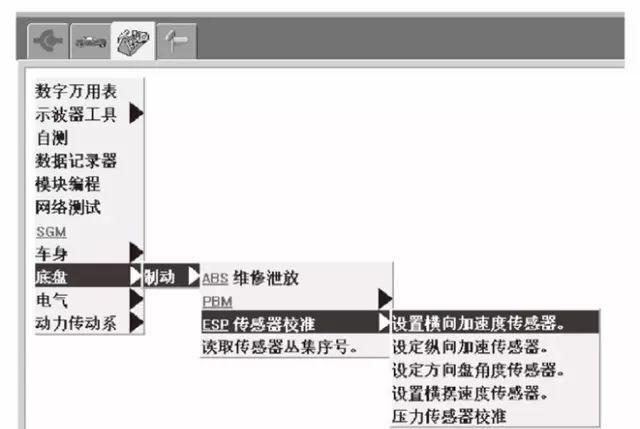

10装置轮胎放下车辆,带ESC功效的ABS模块必要应用IDS对ESC的相干传感器停止校准,见下图。

11实现后在道路上停止试车,确保制动失常,且无ABS毛病灯亮等征象。如发明制动偏软,需从新停止制动的排空处置。
