​原创作者：张向荣

　　把kzz属性定义成框架柱后，用广联达检查还会跳出提醒，如下图

　　广联达软件说KZZ不是框架柱，那是什么柱呀？

　　估计各位都着急了，标题不是写着框支柱呢！

　　KZZ——框支柱呀！

　　那今天就来好好讲讲框支柱，认真看，相信你看完一定会有收获！

　　01、广联达软件如何处理？

　　既然知道了它是什么，那先帮张三同学解决软件操作问题。操作如下：

　　柱子构件属性——结构类别——选择转换柱

　　大功告成！

　　这样问题就完美解决了，

　　小朋友，你一定有很多问号，

　　别担心，来来来，讲完这个知识点，还有下一个，讲完下一个还有三个，在这个公众号看，最不怕你学不会！

　　02、转换柱（ZHZ）=框支柱（KZZ）

　　今天是先说操作，后讲原因。

　　前面说了，KZZ是框支柱，

　　为什么软件中对应的类别属性，应该调成转换柱？

　　因为它们本就是一个构件。

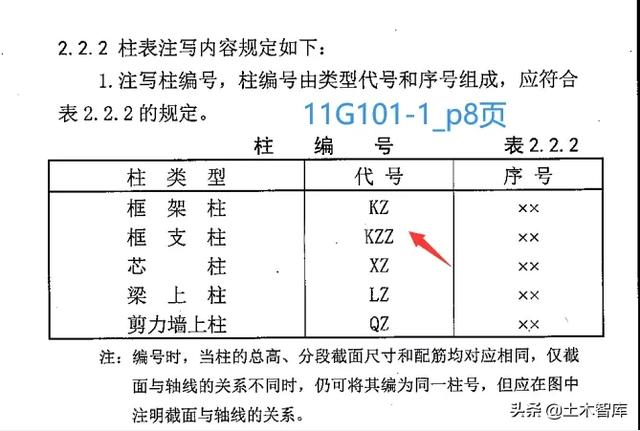

　　在11G101图集以前，它叫框支柱（KZZ）

　　在16G101图集，它的名称变更成了转换住（ZHZ）

　　这也是11g到16g图集众多变化中的一个，但只是名称和注写代号的变化，没有本质差异，框支柱就是转换柱，转换柱就是框支柱。

　　所以，前面图纸标注的框支柱（KZZ），但软件中改成转换柱（ZHZ）就行，因为它们本身就是一样的。

　　虽然16g图集变更了注写代号，但很多设计院在绘制图纸仍习惯以“KZZ”来命名，如果你有碰到，识别出来的柱子属性是框架柱，那自己手动改成转换柱即可。

　　百度百科也是，目前只能查到框支柱的词条，没有转换柱的相应词条，大多数人习惯框支柱的传统叫法，为了习惯和方便，转换柱和框支柱，文章后面统一称作为框支柱。

　　03、什么是框支柱？

　　框支柱：因为建筑功能要求，下部大空间，上部部分竖向构件不能直接连续贯通落地，而通过水平转换结构与下部竖向构件连接。当布置的转换梁支撑上部的剪力墙的时候，转换梁叫框支梁，支撑框支梁的柱子就叫做框支柱。框支柱是转换柱的一种，特指支撑框支梁的柱子。

　　框支柱的概念如上，但这样一大段话看下来，不免难以理解，下面通俗的解释一下。

　　例如，我的好朋友王老板和杨女士都看上了同一片地方，王老板想在这里开一个百货商场，而杨女士看地段不错，则想建高档小区。

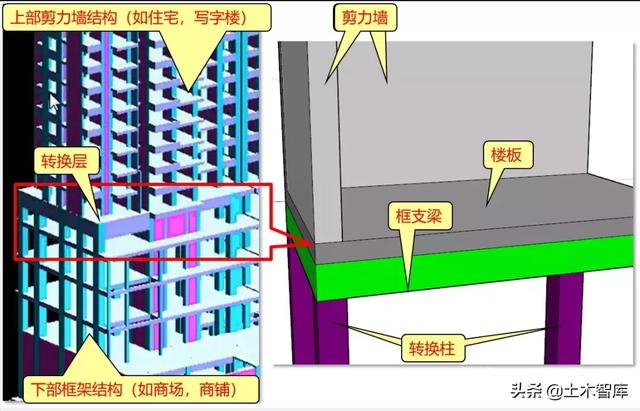

　　既然两个人都想要，那就分一下吧，设计给出的方案是，这个建筑底下几层给王老板盖商场，商场用完三四层后以上楼层归杨女士，上面建写字楼或住宅，如下图，这样的建筑在一些繁华的地带还是很常见的。

　　由于建商场，要尽可能大的自由灵活空间，不需要墙体分隔，满足这样要求就是框架结构体系；而上部是写字楼或做住宅，平面布置较为统一，每一层户型都是一样的，而且要盖得非常高，这样需要用剪力墙结构体系了。

　　一般剪力墙都是从基础生根的，而上面这类建筑结构，上部剪力墙不是直接连续贯通落地，而通过水平转换结构与下部竖向构件连接。当布置的转换梁支撑上部的剪力墙的时候，转换梁叫框支梁，支撑框支梁的柱子就叫做框支柱。

　　梁上起剪力墙的叫框支梁；

　　支撑框支梁的柱子叫框支柱。

　　这样就把框支柱的概念理解了，只有在一些特殊设计情况才会出现框支柱，如上部住宅写字楼，下部商场文娱设施，还有些车库中也容易出现。框支柱就是上下层结构发生变化，支撑框支梁的柱子。

　　04、框支柱（KZZ）与框架柱（KZ）有什么区别？

　　框支柱与框架柱的区别，也是大家关心的问题。

　　首先，最大的不同还是其性质上的，前面讲了框支柱与框架柱所用部位不同。

　　框支柱用于转换层，与上部的框支梁相连。

　　框架柱是框架柱结构中最基本的柱子，承受梁和板传来的荷载，并将荷载传给基础，是框架结构中主要竖向支撑构件。

　　除开上面概念的差异，剩下就设计层面上考虑与普通的框架柱的不同了，造价员不用记那么细致，只要有框支柱（KZZ）要比框架柱（KZ）在设计上强很多的概念就行了。

　　框支柱设计特点：

　　1、在水平荷载作用下，转换层上下结构的侧向刚度对构件的内力影响比较大，会导致构件中的内力突变，使部分构件提前破坏。因此，转换柱的截面尺寸会比普通的框架柱要大，且构造措施更为严格。

　　2、箍筋应采用复合螺旋箍或井字复合箍，箍筋的直径不应小于10m,间距不应大于100mm和6倍纵向钢筋的较小值，并应沿柱全高加密。

　　3、转换柱中纵向受力钢筋的间距不宜大于200m,且不应小于80m。

　　前面3条均属于设计注意事项，例如下图，可以看到当标注KZZ时，尺寸相比确实会大一些，而且柱子箍筋是全加密的，直径还大于10mm。

　　4、部分框支剪力墙结构中的转换柱(框支柱)在上部墙体范围内的纵向钢筋，应伸入上部墙体内不少于一层；

　　5、其余钢筋应水平弯折锚入梁内或板内，锚入梁内的钢筋长度，从柱边算起不少于LaE。

　　这两条不仅设计需要注意，也是普通造价员要注意的，是和框架柱算量的明显区别。框支柱钢筋要伸入上一层剪力墙，能通则通。柱子纵筋在这一层是柱子的，拉通到上一层就成了剪力墙的分布筋，钢筋要拉通布置过去。

　　柱子肯定是比墙厚度宽的，还有一些进不了剪力墙的纵筋，不能伸入剪力墙的钢筋自柱边缘起锚入梁（板）LaE，1-1剖面如下，剪力墙用颜色填充了

　　而框架柱一般上部只是框架柱，框架柱纵筋与上一层框架柱进行搭接，钢筋是不进入剪力墙的，顶层柱纵筋锚入12d。

　　04、框支柱与框架柱的工程量差别

　　清楚框支柱与框架柱的差异。

　　如何才能准确的计算框支柱，把钢筋量计算准确呢？

　　在一开始已经给出了答案。

　　软件操作方法：把结构类型从框架柱，改成转换柱。

　　下面再来对比一下框支柱与框架柱的差异吧

　　看看软件到底能不能计算准确。

　　如下，按同学给的图纸定义柱子钢筋属性，已经判断过边角柱，其它条件全部相同，只有柱子的类型不同，

　　紫色的——框架柱

　　黄色的——框支柱

　　先看框架柱，可以看到柱子按正常的顶层柱计算，纵筋不会进入剪力墙，钢筋顶部弯折也是按规定计算12d。

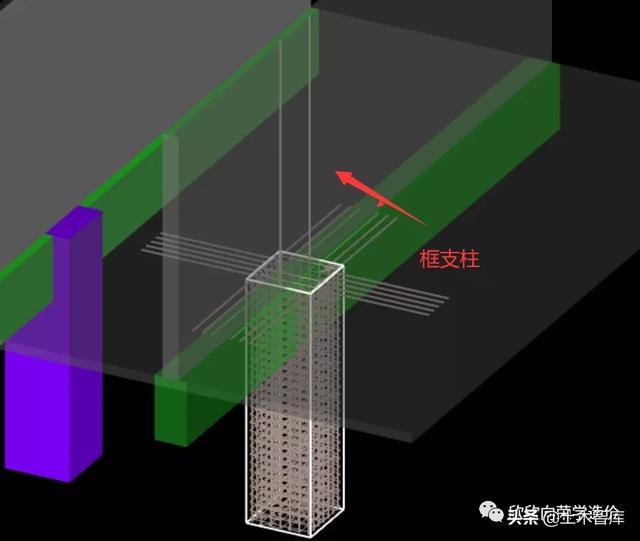

　　再看修改为转换柱的属性，柱子有两根钢筋伸入上一层剪力墙，没能伸入剪力墙的钢筋弯折LaE。可以看到调整类别之后，框支柱是可以按照规范正确计算钢筋的。

　　最后对比一下工程量差异，

　　如上图所示，所有条件相同的情况下，仅仅修改构件类别，框支柱1083.031kg，框架柱903.179kg，框架柱较比框支柱少了差不多180kg钢筋。

　　柱子作为基本构件，配筋较大，数目也非常多，俗话说“失之毫厘，差之千里”。张三同学到这里应该看明白了吧，并不是图纸设计标注错了，千万不能忽略。别看图纸标注“KZZ”与“KZ”只差一个Z，如果不仔细定义，或者识别图纸大样后不认真检查属性，全按框架柱做，少算几十吨钢筋，轻轻松松。同时也希望大家看完后，平常能够引起注意。

　　如果部分图纸另有设计要求，可以找到节点设置——柱/墙柱——第六条——转换柱柱顶构造，对应调整。

　　最后总结一下：

　　1、图纸的KZZ代表框支柱2、框支柱与转换柱一个意思，在16g叫法是转换柱（ZHZ），在11g是框支柱（KZZ）。3、框支柱（转换柱）定义：是支撑框支梁（转换梁）的柱子。4、框支柱与框支梁设计在上下结构不同的转换层，例如上部写字楼，下部商场的综合结构建筑。5、与框架柱除了概念上的差异，框支柱设计强度高于框架柱。6、框支柱纵筋，伸入上一层剪力墙，能通则通；框支柱纵筋，不能伸入剪力墙的，锚入梁，板LaE。7、图纸碰到框支柱（KZZ）转换柱（ZHZ），在软件的柱子属性中，把类别修改为转换柱。
