变形缝是建筑结构中伸缩缝、沉降缝和防震缝的总称，水电暖三大专业机电管道：水管、桥架、风管，不可避免要穿越变形缝，如不采取相应补偿措施，就会因结构沉降或伸缩造成破坏，依据规范并结合近年来观摩案例，看看机电管道穿越变形缝咋施工？

　　2025上海市建设工程机电安装专项观摩项目示例

　　一、水管穿越变形缝

　　水管穿越变形缝空间或墙体时，依据GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》，设置柔性连接，一般多采用金属柔性短管。

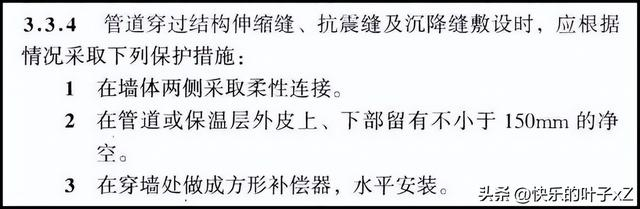

GB50242-2002条文截图

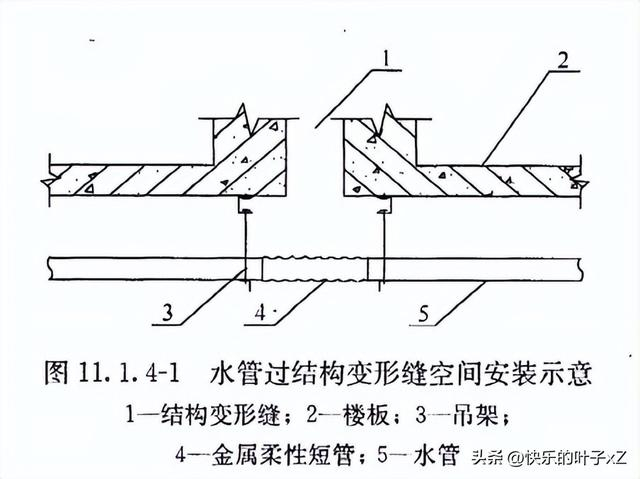

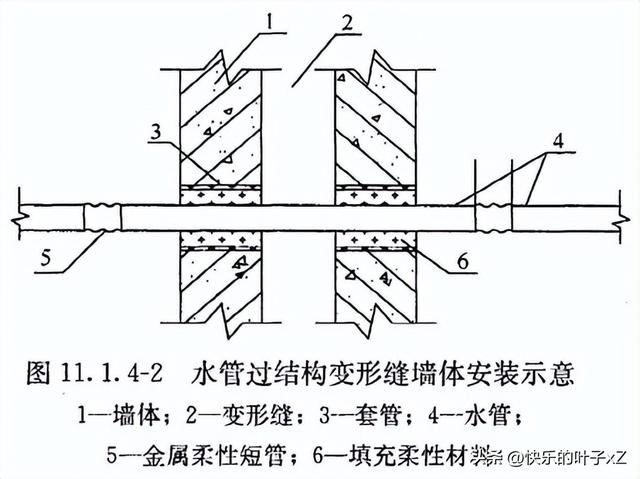

　　安装示意图可参照GB50738-2011《通风与空调工程施工规范》，金属柔性短管长度一般为150~300㎜，且应满足结构变形要求，如需保温性能也应符合管道系统功能要求，穿越变形缝空间和墙体的安装示意分别如下所示：

GB50738-2011示意图

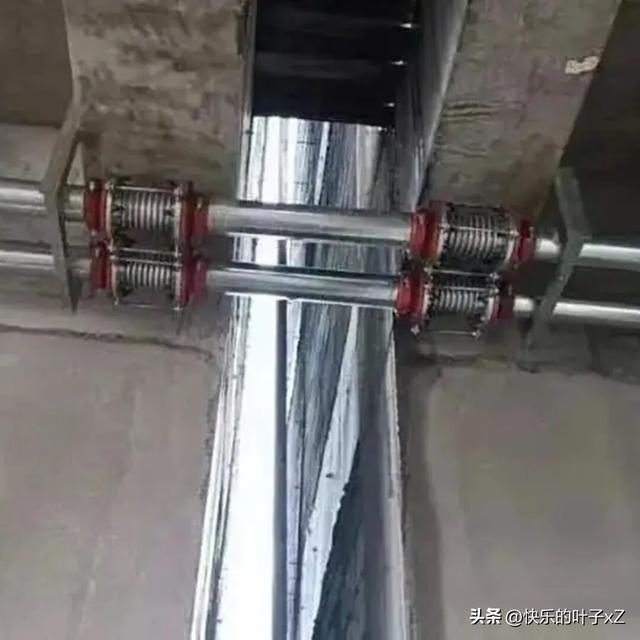

　　相应案例示意如下所示：

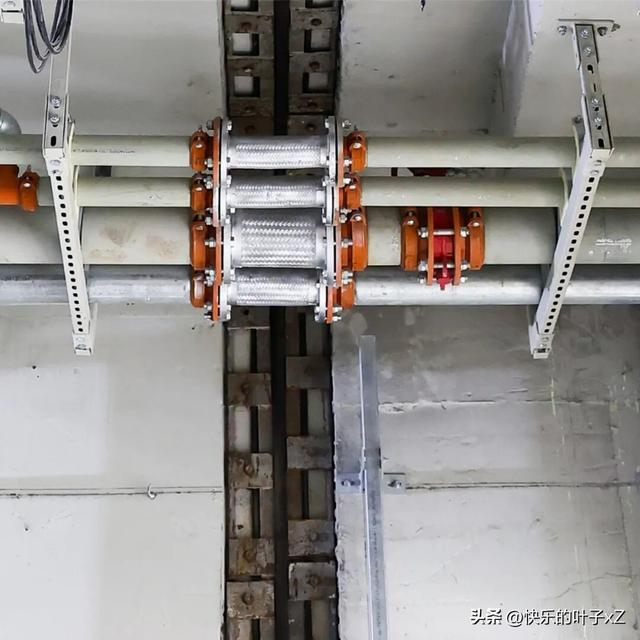

　　案例示意

　　二、桥架穿越变形缝

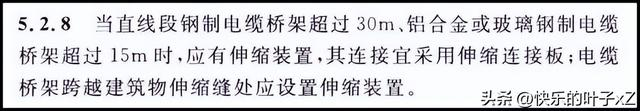

　　桥架穿越变形缝空间或墙体时，依据GB50168-2018《电气装置安装工程电缆线路施工及验收标准》，应设置伸缩装置，即安装桥架伸缩节：

GB50168-2018条文截图

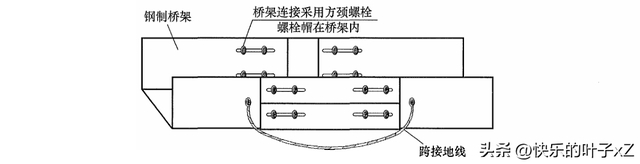

　　桥架伸缩节安装示意图摘自《机电工程安装细部节点做法优选（2025）》，伸缩节要具有20~30㎜补偿余量，需接地连接的要做跨接地线：

桥架伸缩节安装示意图

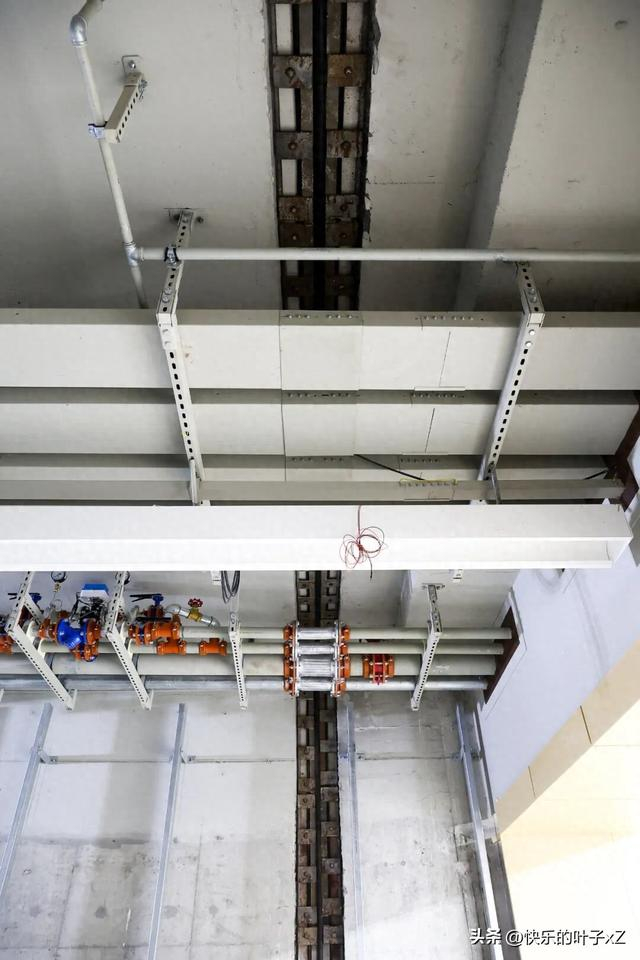

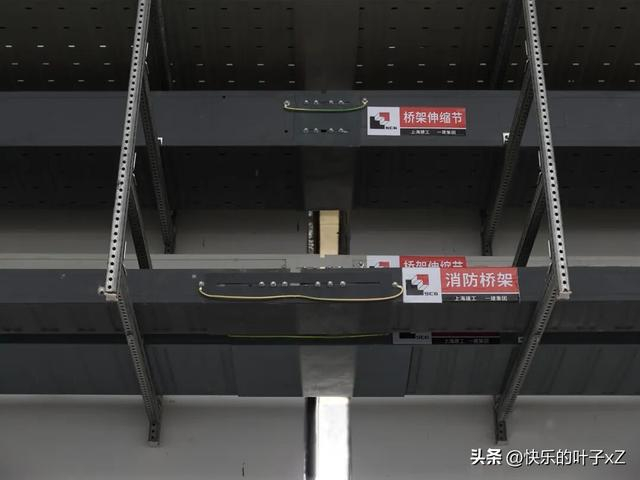

　　相应案例示意如下所示：

　　案例示意

　　三、风管穿越变形缝

　　风管穿越变形缝空间或墙体时，依据GB50738-2011《通风与空调工程施工规范》，应设置柔性短管：

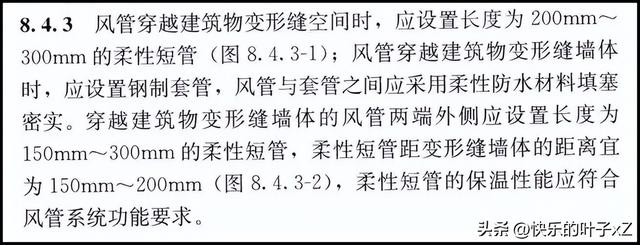

GB50738-2011条文截图

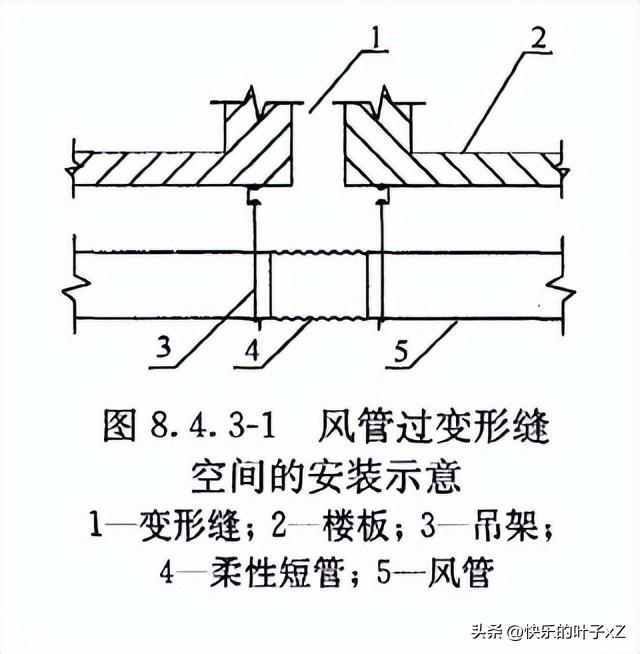

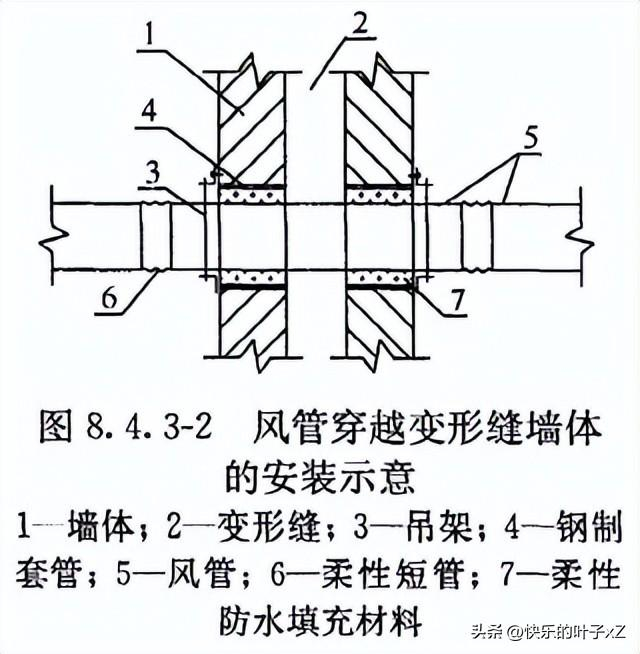

　　安装示意图可参照GB50738-2011《通风与空调工程施工规范》，柔性短管应满足结构变形要求，如需保温性能也应符合风管系统功能要求，穿越变形缝空间和墙体的安装示意分别如下所示，柔性短管长度分别为200~300㎜和150~300㎜：

GB50738-2011示意图

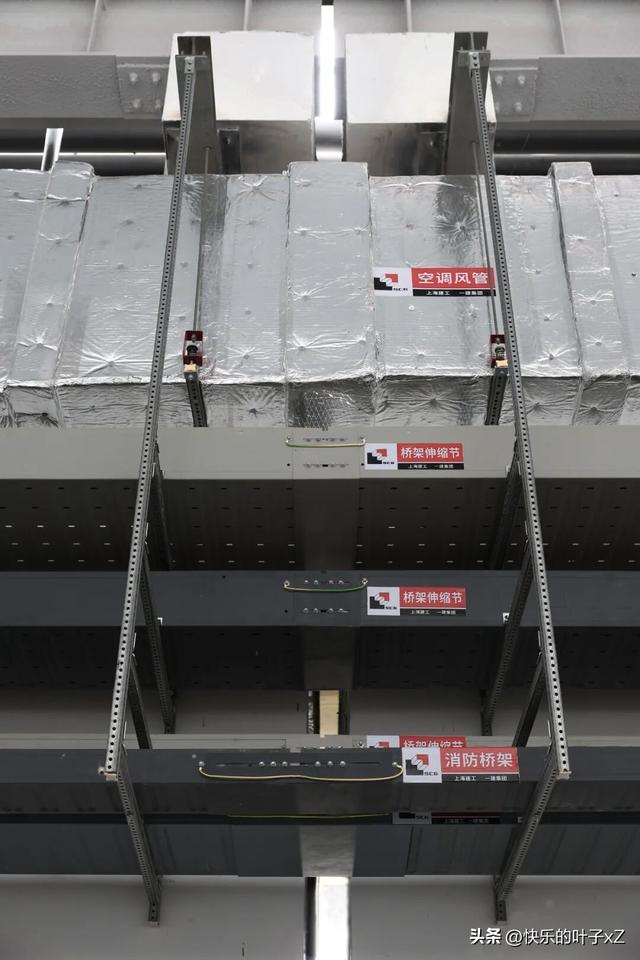

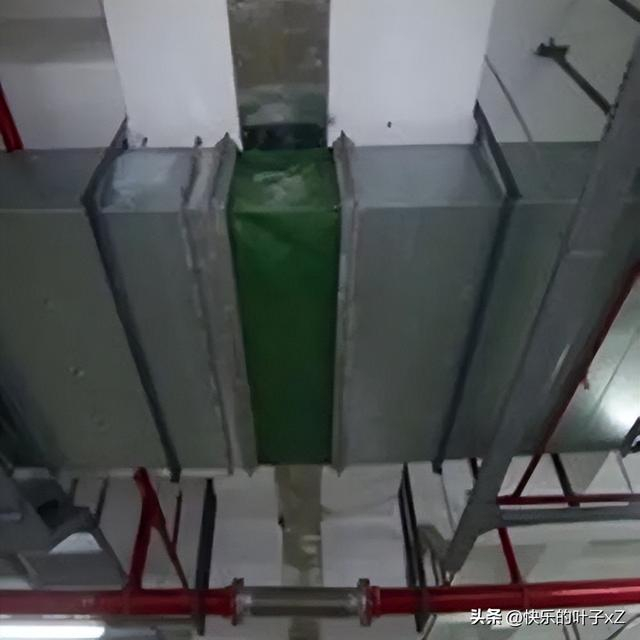

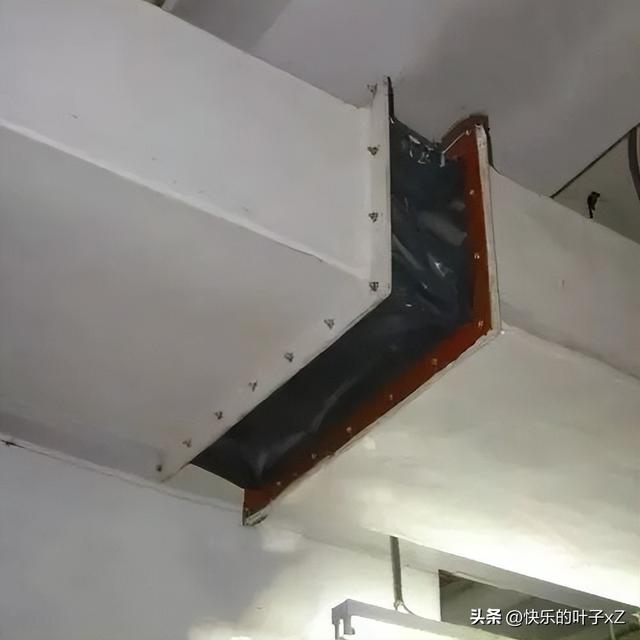

　　相应案例示意如下所示：

　　案例示意
