工程对于管道标识的总体要求：
参照《国家工业管道的基本识别色、识别符号和安全标识》（GB7231-2016）和美国《ANSI AB1-2007》标准，机电管线均需进行标识施工，标识必须具备识别色、介质名称和方向三个基本要素。
标识可采用成品包裹式、自粘式及模版喷涂式。
对于制冷机房、锅炉房、生活给水机房、中水机房、发电机房、洗衣房、变配电室、空调机房、水泵房等大型设备机房内管道标识优先考虑使用包裹式及自粘式， 管道井及吊顶内机电管线可考虑使用喷涂式。
所有标识应具备在室内永久不褪色的特性，用于室外管道的标识需具备防水性，并可确保在室外日晒的情况下永久不褪色。
用于高温热水、蒸汽及烟囱等管道的标识需具备耐高温的性能。
包裹式及自粘贴标识的厚度不少于0.3mm， 并需具备一定的抗拉性及延展性。
对于标识的设置位置要求如下 ：
1.管道为直线时， 两个标识之间的最小距离应为10m。
2.标识地点应包括管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等管道上和其他需要标识的部位。
管道标识位置示意图
标识的字体及箭头尺寸应清晰明确，设置位置应便于读取。
天花内机电管道在隐蔽验收前应按照上述要求完成管道的标识工作，并还需对在检修口3m范围内的机电管道进行标识，以确保日后从检修口可以清晰的辨识吊顶内管道。
对于成排管道，标识应排列整齐，文字位置互不遮挡， 便于读取。
对于标识样式及字体大小参照如下：
样式：对于在客房管井，客房天花检修口等位置参照样式一：对于在主机房、地下室及综合管井等位置， 需要区分管道系统功能的区域，参照样式二。
尺寸：
颜色：具体不同管道的标识颜色见附表一 。
对于整个酒店项目，标识施工要原则统一，表示方式一致，项目部要统一协调，确保最终效果。
管道内的物质，凡属于GB13690 所列的危险化学品的，其管道应设置危险标识，并应符合GB2893的规定。消防系统标识需按照相关规定进行 。
地下车库及管道井等主要部位的关键位置的标识系统作为导引；
通过字体及箭头的颜色也能清晰的分辨各种管道的功能（采暖为蓝色、给水为绿色、风管和桥架为黄色、消防喷淋为红色、排水为黑色）；
通过专用标识的荧光效果，在断电的情况下也能快速的找到相应的管道及阀门。
部位①：二次供水泵房墙外
展示要求：
给水高区、低区管道分别标识；
高区、低区给水管道的总控制阀门；
箭头指引水流方向。
文字介绍：高区给水管；低区给水管
实例参考：
部位②：换热站墙外采暖主干管
展示要求：
采暖高区、低区管道分别标识；
高区、低区采暖管道的总控制阀门组；
箭头指引水流方向。
文字介绍：高区采暖供水管；高区采暖回水管； 低区采暖供水管；低区采暖回水管。
实例参考：
部位③：并排排列的管道
展示要求：
采暖供水、回水及给水管、消防、喷淋管道。
文字介绍：高区给水管；低区给水管；高区采暖供水管；高区采暖回水管；低区采暖供水管；低区采暖回水管；消防管道；喷淋管道。
实例参考：
部位④：通风管道
展示要求：
通风管道功能，主要为送风和排风管道为主；
箭头指向风的流向。
文字介绍：消防防排烟管道。
实例参考：
部位⑤：单元进户管道
展示要求：在每个单元入口处分别标注各管道的功能及水流方向。
文字介绍：高区给水管；低区给水管；高区采暖供水管；高区采暖回水管；低区采暖供水管；低区采暖回水管。
实例参考：
部位⑥：风机标识
展示要求：
通过标识辨认风机的功能；风机编号与控制箱编号为一致；
文字介绍：送风机；排风机。
实例参考：
部位⑦：消防湿式报警阀
展示要求：报警阀标识及相应控制范围。
文字介绍：报警阀；防火分区。
实例参考：
部位⑧：消防水泵标识
展示要求：分别标注辨认水泵所起到的功能。
文字介绍：消火栓泵；喷淋水泵；室外消火栓泵。
实例参考：
部位⑨：排水管道
展示要求：通过标识及颜色清晰的辨认管道的功能；通过箭头指向水流方向。
文字介绍：排水管道；双指向箭头。
实例参考：
部位⑩：消防接合器出外墙处
展示要求：
通过标识也分辨消防接合器的出户位置；
通过颜色及标识分辨接合器的功能（消防接合器和喷淋接合器）。
文字介绍：消防管道；喷淋管道。
实例参考：

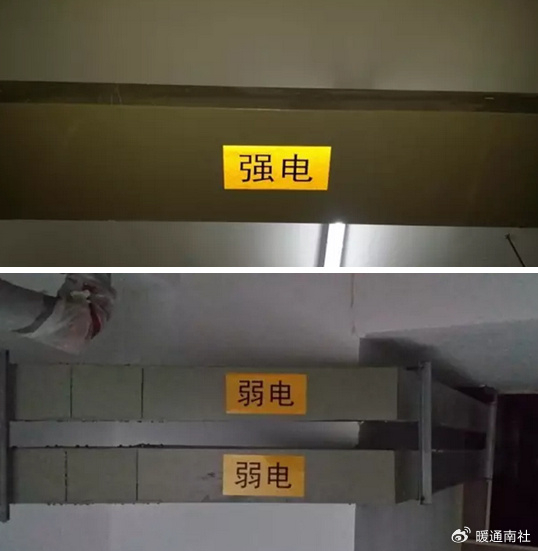

部位⑪：地库桥架安装处
展示要求：强弱电桥架的分辨。
文字介绍：强电；弱电。
实例参考：
部位⑫：室内地面沿墙根
展示要求：
通过标识指引地面埋设管道的功能；
通过范围线指引管道铺设的隐蔽范围。
文字介绍：给水管道；采暖管道。
实例参考：
部位⑬：室内地热分水器
展示要求：
通过分水器供水管的标识分辨管道的功能；
通过箭头指引水流方向；
通过保护罩及标识有效的保护分水器。
文字介绍：分水器；供水；回水。
实例参考：
部位⑭：柴油发电机房
展示要求：
通过地坪漆分割设备及通道范围；
通过帆布及表面标识有效保护发电机组及指明发电机；通过标识名牌指示发电机参数；通过门口标识指明发电机房位置。
文字介绍：地坪漆线；柴油发电机；柴油发电机房
实例参考：
