常见阀门结构及特点：

　　闸阀：

　　闸阀是指启闭体(阀板)由阀杆带动阀座密封面作升降运动的阀门，可接通或截断流体的通道。当阀门部分开启时，在闸板背面产生涡流，易引起闸板的侵蚀和震动，也易损坏阀座密封面，修理困难。闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。不适用于作为调节或节流使用。

　　闸阀的分类：

　　（2）闸板与阀座密封圈

　　楔式闸板：

　　闸板密封面与闸板垂直中心线有一定倾角，称为楔半角。防止温度变化时闸板卡死，一般角度为 2°52〞、5°，介质温度越高，通径越大，楔半角就越大。

　　平行式闸板

　　闸板的两个密封面平行，阀座密封面垂直于管道中心线。

　　闸阀在管路中主要作切断用，一般口径DN≥50mm的切断装置多选用它，有时口径很小的切断装置也选用闸阀。

　　闸阀有以下优点：

　　①流体阻力小。②开闭所需外力较小。

　　③介质的流向不受限制。

　　④全开时，密封面受工作介质的冲蚀比截止阀小。

　　⑤体形比较简单，铸造工艺性较好。

　　闸阀也有不足之处：

　　①外形尺寸和开启高度都较大。安装所需空间较大。

　　②开闭过程中，密封面间有相对摩擦，容易引起擦伤现象。

　　③闸阀一般都有两个密封面，给加工、研磨和维修增加一些困难。

　　截止阀和节流阀：

　　截止阀和节流阀都是向下闭合式阀门，启闭件（阀瓣）由阀杆带动，沿阀座轴线作升降运动来启闭阀门。

　　截止阀与节流阀的结构基本相同，只是阀瓣的形状不同：截止阀的阀瓣为盘形，节流阀的阀瓣多为圆锥流线型，特别适用于节流，可以改变通道的截面积，用以调节介质的流量与压力。

　　截止阀的分类：

　　节流阀的分类：

　　（1）截止阀和节流阀的阀体：

　　（2）截止阀和节流阀阀瓣

　　（２）节流阀阀瓣

　　有针形、沟形和窗形三种形式。当阀瓣在不同高度时，阀瓣与阀座的环形道路面积相应变化，从而得到确定数值的压力或流量。

　　截止阀和节流阀的特点：

　　截止阀在管路中主要作切断用。

　　节流阀在管路中主要作节流使用。

　　截止阀有以下优点：

　　1.在开闭过程中密封面的摩擦力比闸阀小，耐磨。

　　2.开启高度小。

　　3.通常只有一个密封面，制造工艺好，便于维修。

　　截止阀使用较为普遍，但由于开闭力矩较大，结构长度较长，一般公称通径都限制在DN≤200mm以下。截止阀的流体阻力损失较大。因而限制了截止阀更广泛的使用。

　　球阀：

　　球阀是由旋塞阀演变而来。它具有相同的启闭动作，不同的是阀芯旋转体不是塞子而是球体。当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。

　　球阀的分类：

　　球阀的特点：

　　球阀在管路中主要用来做切断、分配和改变介质的流动方向。它具有以下优点：

　　1.结构简单、体积小、重量轻，维修方便。

　　2.流体阻力小，紧密可靠，密封性能好。

　　3.操作方便，开闭迅速，便于远距离的控制。

　　4.球体和阀座的密封面与介质隔离，不易引起阀门密封面的侵蚀。

　　5.适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

　　蝶阀：

　　蝶阀是由阀体、圆盘、阀杆、和手柄组成。它是采用圆盘式启闭件，圆盘式阀瓣固定于阀杆上，阀杆转动90°即可完成启闭作用。同时在阀瓣开启角度为20°～75°时，流量与开启角度成线性关系，有节流的特性。

　　蝶阀的分类：

　　蝶阀的结构：

　　蝶阀的操作特性：

　　蝶阀广泛用于2.0MPa以下的压力和温度不高于200℃的各种介质。

　　阀杆只做旋转运动，蝶板和阀杆没有自锁能力。要在阀杆上附加有自锁能力的的减速器，使蝶杆能停在任意位置。

　　蝶阀的特点：

　　（1）结构简单，外形尺寸小，结构长度短，体积小，重量轻，适用于大口径的阀门。

　　（2）全开时阀座通道有效流通面积较大，流体阻力较小。

　　（3）启闭方便迅速，调节性能好 。

　　（4）启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力。

　　（5）密封面材料一般采用橡胶、塑料、故低压密封性能好。

　　止回阀：

　　止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门。

　　止回阀的分类：

　　止回阀的结构：

　　旋启式止回阀：流动阻力小，密封性能不如升降式。适用于低流速和流动不常变动的场合，不宜用于脉动流。

　　（c）多瓣式：减少水击，不会造成密封面损坏，大口径（DN>600）

　　升降式止回阀：

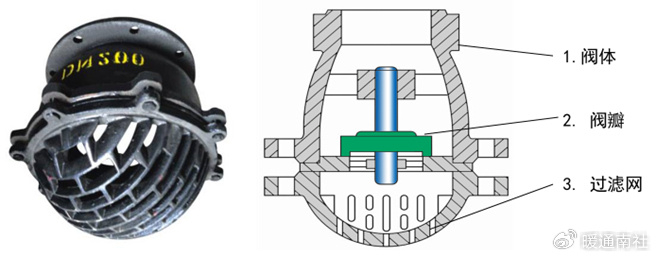

　　底阀：泵吸入口设置。防止倒流，利于启泵。

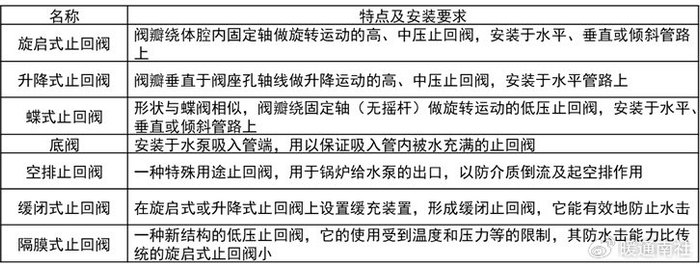

　　常见止回阀的特点及安装要求：

　　减压阀：

　　减压阀是靠膜片、弹簧、活塞等敏感元件改变阀瓣与阀座间的间隙，把进口压力减至需要的出口压力，并依靠介质本身的能量，使出口压力自动保持恒定。

　　减压阀的分类：

　　（1）按作用方式分：

　　（a）直接作用式：利用出口压力变化，直接控制阀瓣运动；

　　（b）先导式：由主阀和导阀组成，出口压力的变化通过导阀放大控制主阀动作。

　　（2）按结构形式分：

　　（a）薄膜式；（b）弹簧薄膜式；（c）活塞式；（d）波纹管式；（e）杠杆式。

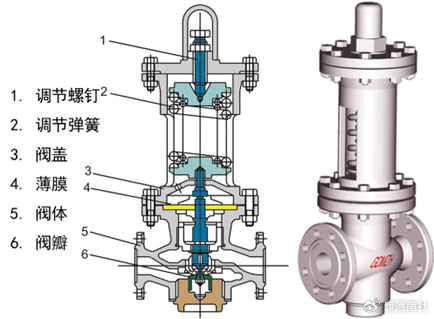

　　（1）弹簧薄膜式：

　　（2）活塞式：

　　减压阀的特点：

　　（1）静态特性偏差：

　　流量特性偏差：表示由于流量的变化引起的出口压力波动。

　　压力特性偏差：表示由于压力的变化引起的出口压力波动。

　　（2）不灵敏性偏差：

　　当出口压力在某一范围内变化时，不能引起减压阀产生动作的变化范围。其表示了减压阀的不灵敏度。

　　减压阀的类型及综合性能：

　　安全阀：

　　安全阀是自动阀门，它不借助任何外力，利用介质本身的压力来排出一定量的流体，以防止系统内压力超过预定的安全值。当压力恢复到安全值后，阀门再自行关闭以阻止介质继续流出。

　　安全阀的分类：

　　安全阀结构：

　　脉冲式安全阀：

　　其结构有主阀、辅阀。辅阀为口径很小的直接载荷式安全阀，与主阀相接。当系统超压时，辅阀首先开启，排出介质。适用于大口径、大排量及高压系统。

　　阀门的分类和用途：
