风机盘管接线图：

　　目前风机盘管常见接线如下：

　　风机盘管温控器接线：

　　认识智能温控器的每个端口代表的是什么：

　　1、零线，2、火线，3、高档，4、中档，5、低档，6、开阀，7、关阀，切记不要接错了线。

　　无阀风机盘管接线原理：

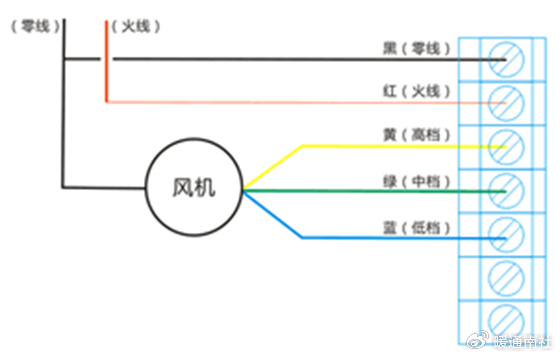

　　按照图示进行接线，1号线接零线，2号线接火线，3号线接高档，4号线接中档，5号线接抵挡，把每根线插入端口，用螺丝刀顺时针拧紧。

　　两线制阀风机盘管接线原理

　　按照图示进行接线，1号线接零线，2号线接火线，3号线接高档，4号线接中档，5号线接抵挡，6号线接开阀，把每根线插入端口，用螺丝刀顺时针拧紧。

　　三线制阀风机盘管接线原理：

　　按照图示进行接线，1号线接零线，2号线接火线，3号线接高档，4号线接中档，5号线接抵挡，6号线接开阀，7号线接关阀，把每根线插入端口，用螺丝刀顺时针拧紧。

　　切记不要接错了线，接错线容易导致智能温控器烧坏。

　　与电动阀连接接线图：

　　两线电动二通截止阀：

　　执行器是两线式，接零线和开阀线，无固定的连接，可任意接这两根线。更换时要关闭温控面板。

　　阀体为截止阀，有方向，接入水管时要注意水流方向与阀的方向是否一致，否则制冷量下降甚至不制冷。

　　两线电动二通截止阀接线图：

　　三线电动二通球阀：

　　执行器为三线式，接线方式为：棕色线接电源火线，黑色线接电源零线，蓝色线接开阀线。严格执行，不可接错。更换时必须将风机盘管电源断开，不可只关闭温控面板，以免触电。

　　阀体为球阀，理论上无方向。

　　三线电动二通球阀接线图：

　　测定此类温控器电动阀接线柱的方法：

　　以下这种温控器电动阀接线柱未标开阀、关阀，只标出阀1、阀2，通常情况阀1为开阀，阀2为关阀。

　　若不确定可先接入火线和零线，通电，然后将面板关闭或在非制冷的模式，用电笔测量阀1、阀2接线柱，有电的为关阀，无电的为开阀；又或者在制冷的模式下，有电的为开阀，无电的为关阀。
