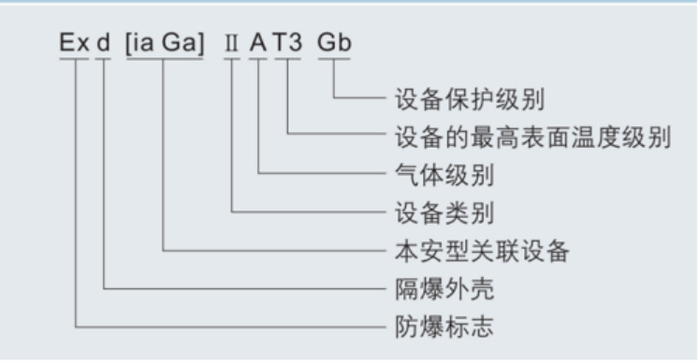

电气设备防爆标志的初步认识

　　1．“Ex”表示该设备是防爆的，‌符合中国及国际电工委员会的防爆标准。

　　2．“d”表示设备采取隔爆外壳，隔爆型也有做“db”标示

　　“ia”、“ib”、“iC”本质安全型（ia级别最高）

　　“e”增安型

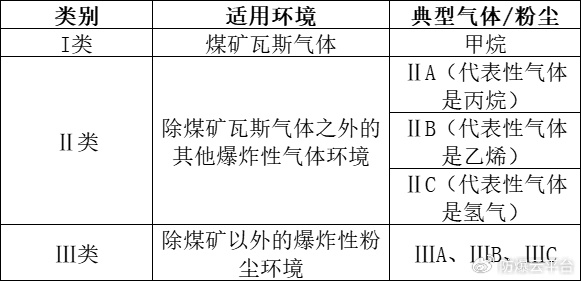

　　3．爆炸性环境电气设备分为I类、Ⅱ类和Ⅲ类

　　燃气行业主要适用于Ⅱ类。标志ⅡB的设备可适用于ⅡA设备的使用条件,标志ⅡC类的设备可适用于ⅡA和ⅡB类设备的使用条件。

　　4．“T3”表示设备的最高表面温度不超过200°C。

　　Ⅱ类电气设备的最高表面温度分组

　　5．“Gb”表示设备的保护级别

　　爆炸性气体环境以“G”开头（煤矿除外，煤矿甲烷爆炸性环境中的设备以“M”开头）

　　“Gb”‌适用于爆炸性气体环境的1区和2区，但显而易见“Ga”等级更高。

　　二

　　燃气危险场所电气设备使用要求

　　电气设备应尽可能地安装在非危险场所，如无法避免时，则应安装在危险最小的场所。

　　1．0区用设备：

　　在0区应安装本质安全型“ia”的本质安全电路、本质安全电器设备和关联设备；

　　2．1区用设备：下列防爆型式的一种或多种

　　（1）本质安全型“i”，燃气行业常见设备有“ia”和“ib”

　　本安型防爆设备在正常工作或规定的故障状态下，‌均不会产生能点燃爆炸性混合物的电火花或高温，从本质上保证设备的安全性。常见的设备主要以电池供电，低电压、低电流、低功耗，设备出现一般故障，也不会产生过热、点燃。

　　（2）隔爆型“d”，燃气行业常见的设备有“d”，“db”

　　隔爆型设备其外壳能够承受内部爆炸而不损坏，也就是设备内部即使产生爆炸，也能使爆炸有效隔离在设备内部，而不影响设备外部环境；能有效的隔绝爆炸影响。

　　（3）增安型“e”

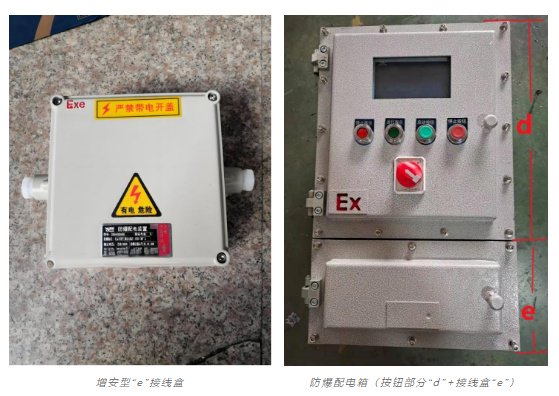

　　增安型防爆设备是对在正常运行条件下不会产生电弧、‌火花的电气设备采取附加措施以提高其安全程度的防爆型式‌，在 1区中使用的“e”增安型设备仅限于：

　　①在正常运行中不产生火花、电弧或危险温度的接线盒和接线箱；

　　②主体为“d”隔爆型或“m”浇封型、接线部分为“e”增安型的电气产品。

　　（4）其他防爆型式：正压型“P”，充砂型“q”，油浸型“o”，浇封型“m”

　　3．2区用设备：

　　（1）无火花型电气设备“n”

　　（2）0区或1区用电气设备均可用于2区；

　　（3）安装在 1区和 2区的本质安全电气设备应为“ia”或“ib”类。
