　　在浙江温州的铜件加工车间里，细小的黄铜棒正有序流转：原料在立式料仓自动排料，经薄片砂轮切割，被裁成符合规格的铜粒。作为整条产线的第一道关口，铜件下料的效率、切口质量、设备稳定程度，深刻影响着后续所有工序的成本控制。

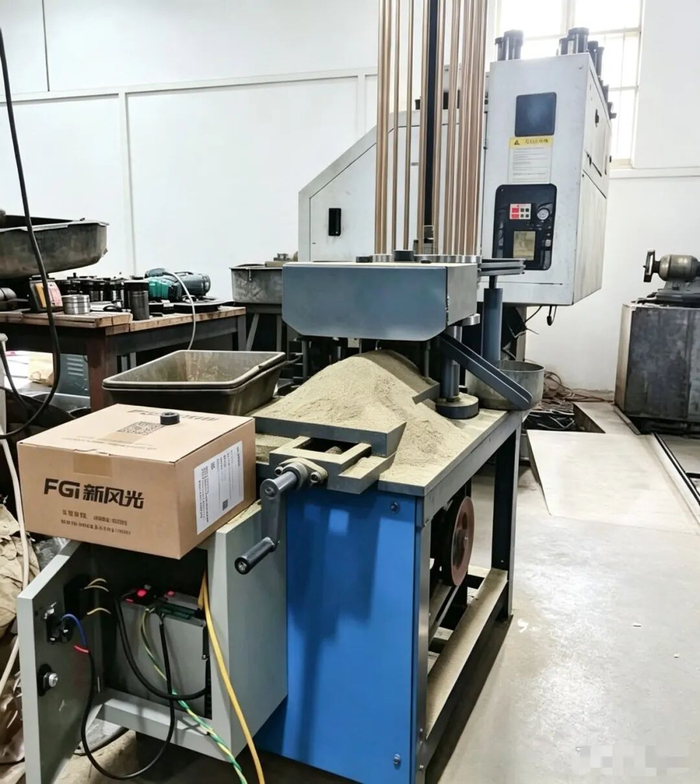

图1 浙江温州某铜件加工车间的立式铜棒下料切割机

　　铜件下料工序的特点

　　在浙江温州的五金铜件加工集群，下料车间通常是整条产线的产能瓶颈。设备结构并不复杂，但属于典型的高频次、短节拍、连续重复工况：

• 　　铜棒直径2~6mm，切断长度3~12mm，单件重量不超过3克。

• 　　单班8小时内，设备需连续完成数万次送料、夹紧、切割、落料循环。

• 　　单件节拍每缩短0.2秒，单班产量可增加数百件；切口每增加一处毛刺，后道工序就需增加一次人工处理。

　　因此，下料设备的调速方式与运行稳定性，是决定整线产能与加工成本的关键因素。

　　设备结构

　　立式铜棒下料切割机主要由以下机构组成：

　　一、立式料仓：数十根铜棒垂直堆叠，依靠重力自动排序与补位，减少人工上料。

　　二、分料送料机构：减速电机驱动转盘或拨盘，将单根铜棒送至切割位置。

　　三、夹紧机构：由丝杆或凸轮压紧工件，防止切断过程中偏移。

　　四、切割主轴：薄片砂轮由1.5kW两极电机经皮带传动，线速度可达数十米每秒。

　　五、落料装置：切断后的铜粒自由落料并集中收集。

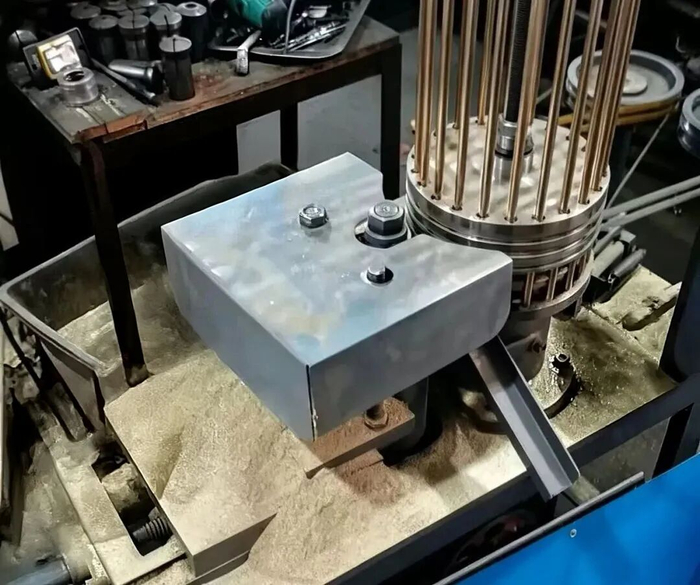

图2 立式料仓、拨料盘与切割头

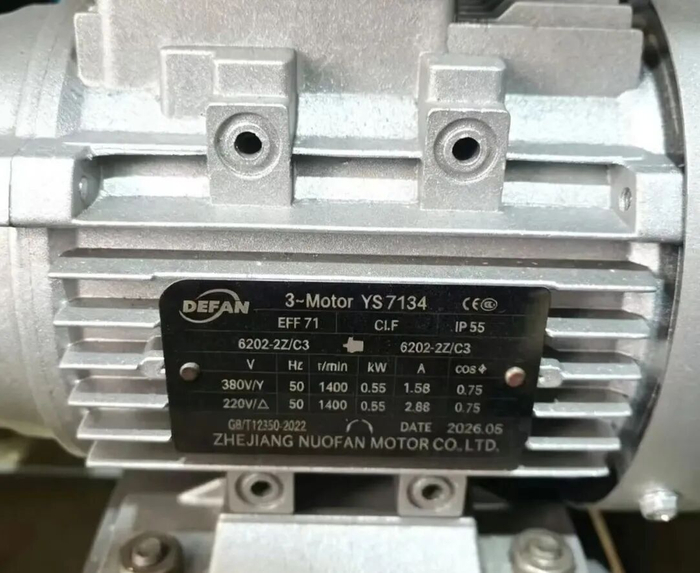

图3 送料驱动电机

　　设备配置两台电机，送料电机决定定位精度与节拍，主轴电机决定切削能力。其中送料电机的转速稳定性与启停响应速度，对切口质量和整机效率影响最为直接。

　　原有控制方式存在的问题

　　该设备原先采用接触器直接启动与皮带轮变速，长期连续生产中暴露出三方面不足：

　　01 启动冲击较大

　　三相异步电机直接启动时，冲击电流可达额定电流的5~7 倍。皮带轮、三角带、轴承及夹紧机构长期承受反复机械冲击，易出现三角带打滑、主轴振动等现象。

　　02 启动冲击较大 变速依赖更换皮带轮

　　铜棒直径或材质变化时，最佳切削线速度需相应调整。原方案须停机、拆卸护罩并更换带轮，单次调整耗时约半小时。在多规格、小批量订单条件下，非生产时间占比明显上升。

　　03 启动冲击较大 砂轮线速度随磨损下降，停机时间较长

　　砂轮片外径随使用逐渐减小，同一主轴转速下切削线速度持续降低，易产生毛刺与崩边；自由停车耗时数秒，限制了节拍的进一步压缩。此外，原电控箱仅配置热继电器，铜棒卡料或砂轮卡滞时，电机堵转发热往往无法及时切断。

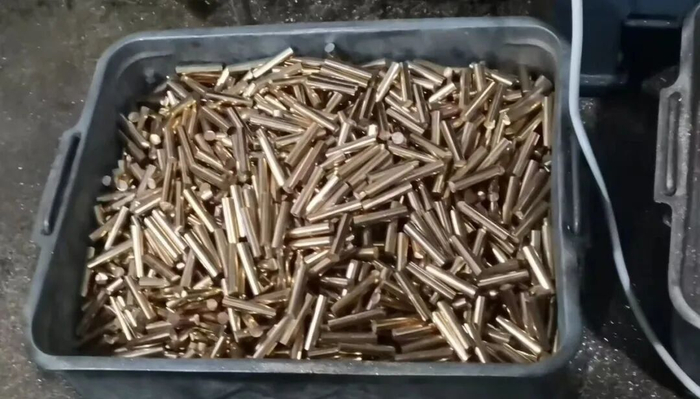

图4 切断后的铜粒

　　端面平整度与毛刺情况是评价切割质量的主要指标

　　变频改造方案

　　针对上述问题，现场在原有电控箱内加装新风光FD200系列精巧型低压变频器驱动送料电机，主轴电机同步纳入变频控制，柜体结构未做改动。改造以变频调速替代机械变速，主要配置如下：

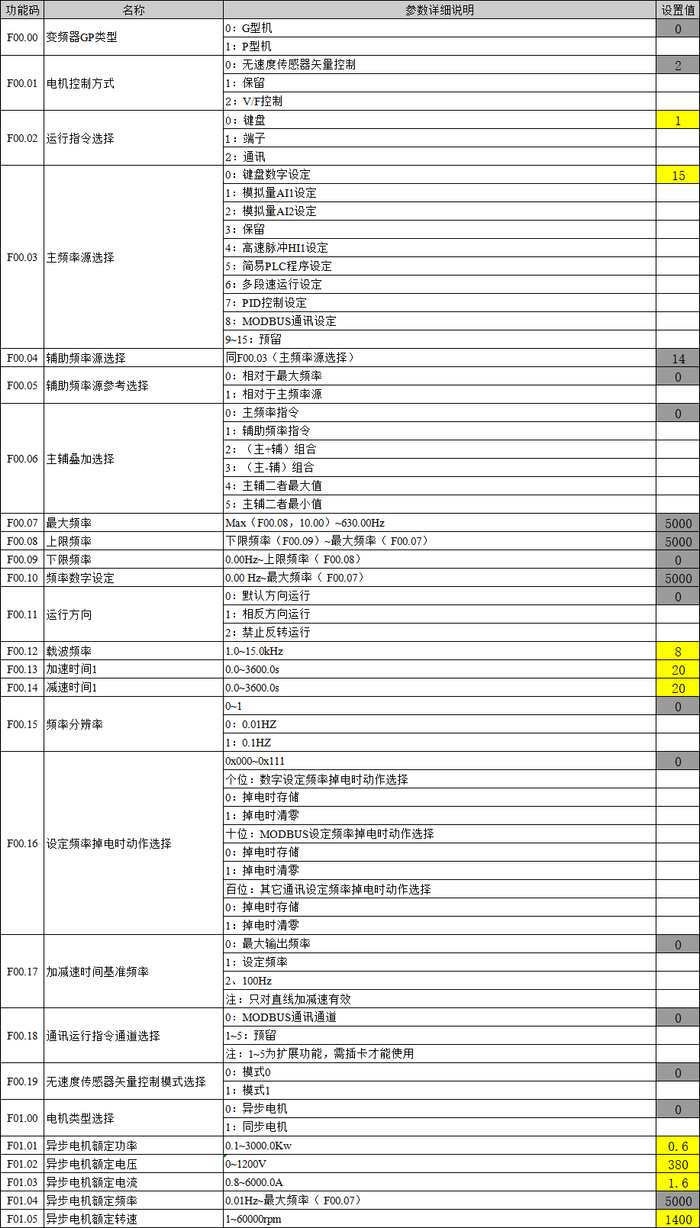

• 　　运行指令采用端子控制，与脚踏开关或按钮联动，支持单次切割与连续切割两种模式；

• 　　频率由操作面板或模拟量给定，不同规格铜棒对应不同运行频率；

• 　　采用V/F 控制方式，加减速时间设定为2秒，载波频率设定为 8kHz，兼顾低速转矩输出与运行噪声；

• 　　按电机铭牌逐项录入参数（380V/1.56A/50Hz/ 1400r/min），保证输出特性与电机匹配。

　　改造后设备稳定运行频率约为23.7Hz，对应电机转速约 690r/min，在原有机械变速基础上实现了连续无级调速。

　　运行数据

　　调试过程中对切割阶段的电参数进行了连续采集，结果如下：

　　对上述数据可作如下分析：

　　一是负载率合理

　　输出电流1.3A与额定电流1.56A之比约为83%，电机容量利用充分且保留一定裕量，可避免长期过载引起的绕组温升过高。

　　二是母线电压稳定

　　517~534V的窄幅波动表明，加减速过程未对直流母线造成明显泵升，2秒加减速时间的设置较为合理。

　　三是频率跟随正常

　　19.40~24.25Hz的变化对应送料、夹紧、切割各阶段的负载切换，过程中未出现失速或保护动作，说明参数设置与负载特性匹配。

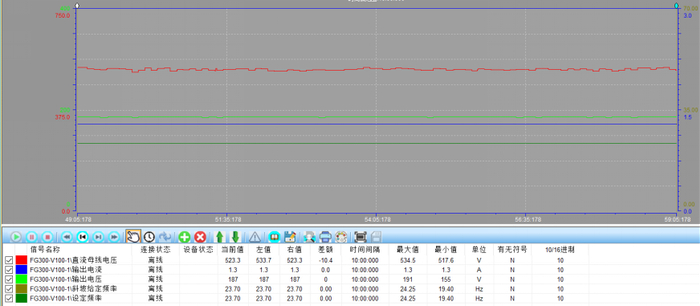

图6 切割过程中的母线电压、输出电流、输出电压与运行频率曲线

　　应用效果

　　01 无级调速，适应多规格生产

　　更换铜棒规格时无需拆卸护罩与更换带轮，只需调整频率设定值。多规格小批量订单的换产时间由原来的半小时量级缩短至秒级，有效提高了设备利用率。

　　02 软启动与快速停车，降低机械冲击

　　2秒加减速时间使启动过程平滑，启动电流由额定的5~7倍降至2倍以内；减速停车时间可控，避免了自由停车造成的节拍损失。三角带、轴承及夹紧机构的磨损情况得到改善。

　　03 低速段输出稳定，改善切口质量

　　23Hz左右的低速段可维持稳定的输出电压，切削线速度不再随砂轮磨损而下降，切口毛刺、端面不平与崩边现象减少。砂轮外径减小时可通过提高频率补偿线速度，延长单片砂轮的使用周期。

　　04 保护功能完善，适应粉尘环境

　　具备过流、过压、欠压、过载、过热、缺相等保护功能，卡料与砂轮卡滞时可及时动作，弥补了原有热继电器保护单一的不足。结合FD200系列的独立风道设计与电路板3C3防护等级，可在铜粉、油雾与粉尘环境下长期稳定运行。

　　05 结构紧凑，便于既有设备改造

　　FD200系列为精巧型设计，体积小，支持导轨或贴壁安装，可直接装入原有电控箱；快插式接线端子缩短了现场接线时间，参数支持一键恢复，改造过程对生产影响较小。

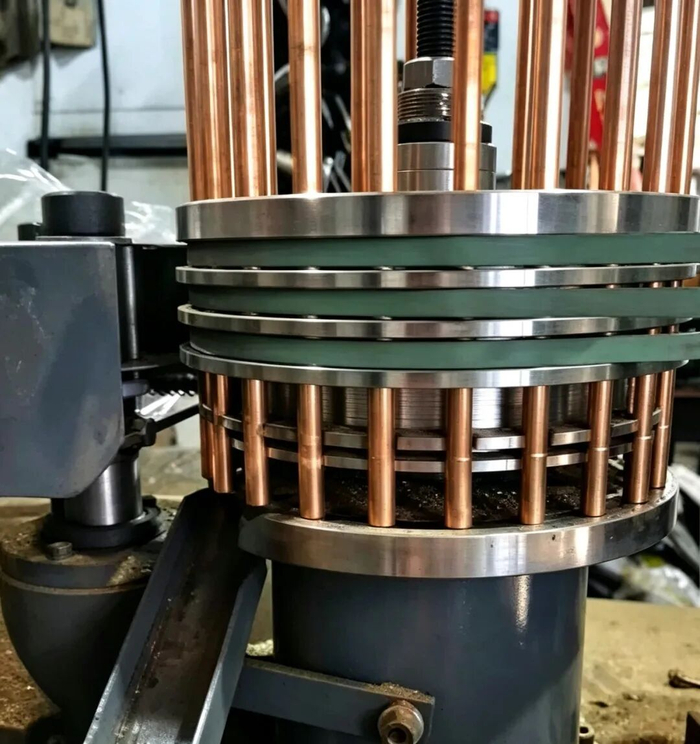

图7 立式料仓与分料拨盘，送料速度由变频器设定频率控制

　　结束语

　　铜件下料属于连续性生产工序，设备的运行稳定性与规格切换效率对整线产能影响显著。新风光FD200 系列精巧型变频器在该立式铜棒下料切割机上的应用，以较小的改造成本实现了调速方式、启动特性与保护功能的整体提升，可为五金铜件、紧固件及粉末冶金等行业的同类设备电控升级提供参考。
