（来源：链塑网）
上篇阻燃剂选型（上）| 溴系、氯系、磷系、红磷，四类主流产品拆解拆解了溴系、氯系、磷系和红磷。这些产品阻燃效率高，但卤系阻燃剂燃烧时释放有毒气体和烟雾，加上REACH、GB 26572等法规持续收紧，无卤化成为明确趋势。
无卤方案的核心难题是添加量高。多数无卤阻燃剂需要高填充才能达到同等阻燃等级，会显著影响机械性能和加工流动性。解决思路是复配和协效：金属氢氧化物提供基础阻燃，三聚氰胺、硅系、可膨胀石墨各自协同，纳米技术用来降低添加量、改善综合性能。下篇按这个逻辑展开。
一、阻燃剂的类型
氮系阻燃剂
三聚氰胺基阻燃剂
三聚氰胺基阻燃剂在市场中占比不大，但增长较快。它的核心优势在于多模式阻燃——三聚氰胺环上的氮元素在燃烧时释放氨气，稀释可燃气体；同时促进成炭，形成保护层。
这个家族分三个化学组：
纯三聚氰胺
三聚氰胺衍生物——与有机或无机酸形成的盐，例如硼酸、氰尿酸、磷酸或焦/多磷酸。
三聚氰胺同系物——蜜勒胺、蜜白胺和蜜隆。

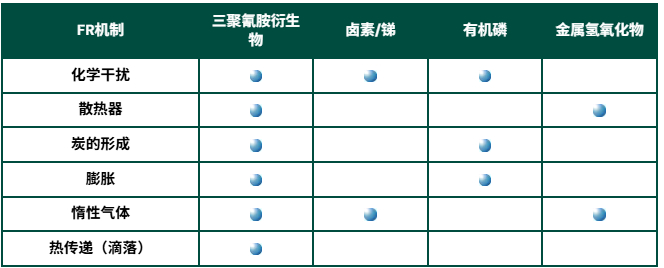

三聚氰胺基阻燃剂之所以“多模式”，是因为不同衍生物可以在气相和凝聚相同时起作用。目前主要应用领域包括软质聚氨酯泡沫、膨胀涂料、聚酰胺、热塑性聚氨酯。随着研究和应用开发推进，市场将向聚烯烃和热塑性聚酯方向扩展。
无机系阻燃剂
氢氧化铝（ATH）
ATH的分解温度在190-230°C之间，取决于粒度。这个温度窗口决定了它的适用边界——加工温度低于200°C的体系，包括弹性体、热固性树脂和部分热塑性塑料。
ATH通过拜耳法制得。初始产物是粒度超过50μm的三水铝石，可重新溶解和沉淀，生产更高纯度的ATH。工艺改进的方向是减少铁、二氧化硅和残留固体杂质。
市售ATH分两类：研磨水合物（米色至白色，含硅酸钠、铁杂质，粒度1.5-35μm）和精细沉淀水合物（白色、明亮、纯净，粒度0.28-3μm）。不同牌号的主要区别在于粒度和表面处理。
表面处理的目的是改善机械性能，比如断裂伸长率。脂肪酸或金属硬脂酸盐是常用处理剂，作用是限制添加剂团聚，提高电缆电线应用中的EB性能。硅烷处理剂带有非反应性（烷基）或反应性（乙烯基、氨基、环氧基、甲基丙烯酰基）取代基，反应性基团的选择取决于所用聚合物。硅烷成本高于脂肪酸，通常针对特定应用开发。其他处理包括以磷、钛、锆为中心元素的体系，钛酸酯和锆酸酯通常比硅烷更贵。
氢氧化镁（MDH）
MDH的热稳定性明显高于ATH。它的初始分解温度约330-340°C，分解活化能比ATH高出约100-130°C，吸热量也高出约25%。这个温度窗口决定了它更适合工程塑料和其他高温加工体系。
MDH从含镁矿石（菱镁矿、白云石、蛇纹石）、盐水和海水中生产。部分矿石如水镁石、水菱镁矿和菱水碳镁石可直接使用，或转化为MDH。工业上有三种主要工艺：海水和盐水工艺、阿曼工艺、Magnifin工艺。
阻燃级MDH纯度通常高于98.5%，多数来自海水或盐水。外观为白色粉末，中值粒度0.5-5μm，比表面积7-15 m²/g，取决于颗粒形状和大小。与ATH类似，MDH需要高填充量，通常在50%-70%之间。用量小于ATH，主要原因是价格高于沉淀级ATH。
硅系阻燃剂
聚硅氧烷
硅系阻燃剂走的是凝聚相路线——燃烧时在材料表面生成二氧化硅层，作为绝热体，通过再辐射外部热流，防止能量反馈到基材。
在聚苯乙烯中，添加量低至1%-3%时，热释放速率可降低30%-50%。HIPS、PS共混物、PP和EVA中也有类似改善。
用于PC和PC/ABS树脂的硅系阻燃剂，在10 phr添加量下可达到UL-94 1/16英寸V-0。已评估的硅类型包括直链和支链型，带羟基或甲氧基功能基团，或不带功能基团的饱和烃。支链结构、链中带有芳香族基团和非反应性端基的硅非常有效——硅分散在PC树脂中，燃烧时迁移到表面，形成高度阻燃的屏障。
最新进展方面，硅系与磷系的协同体系是当前研究热点。含硅聚磷酰胺共聚物与次磷酸铝复配用于PC/ABS合金，峰值热释放速率和峰值烟释放速率分别降低67.5%和27.0%，同时通过硅氧烷链段的柔性设计缓解了阻燃剂团聚对力学性能的影响。聚硅氧烷燃烧时生成的二氧化硅层与内部磷系阻燃剂形成协同成炭机制，可满足汽车内饰件的阻燃标准，同时保持缺口冲击强度。
碳系阻燃剂
可膨胀石墨
可膨胀石墨在低添加量下即可提供良好阻燃性。它的机理是物理膨胀——受热时石墨层间化合物迅速分解，石墨片层被推开，形成蠕虫状的膨胀炭层，覆盖在材料表面隔绝热量和氧气。
可单独用于天然成炭聚合物，如PA、PU、PVC。但通常需要与磷酸酯、硼化合物、三氧化二锑或氢氧化镁等阻燃剂配合使用，以形成足够坚固的基材来支撑膨胀石墨的炭层。石墨也可用于纳米复合PP。
可膨胀石墨作为阻燃剂用于热固性和热塑性塑料图最新研究方向集中在解决“爆米花效应”——膨胀石墨受热时快速膨胀，可能造成炭层不均匀。生物基功能化杂化是目前的一个思路，通过植酸衍生磷化合物抑制膨胀石墨的“爆米花效应”，同时利用气相CO₂稀释和磷催化交联成炭的协同机制提升阻燃效率。将含磷离子液体负载到膨胀石墨结构上，也能增强热稳定性、抑制挥发性物质释放。
二、纳米协效技术
纳米粘土
纳米粘土可降低相对热释放，促进表面成炭，产生抗熔滴效果，并减少烟雾生成。
在无卤配方中，纳米粘土可以降低矿物阻燃剂的填充量。在卤化体系中，可以减少所需溴化阻燃剂或三氧化二锑的量，带来更低的密度、低喷霜和更好的机械性能。纳米粘土在乙烯-丁基丙烯酸酯共聚物中的表面定位，可使峰值热释放降低50%，同时保持聚合物本体性能。
碳纳米管（CNTs）
多壁碳纳米管已商业化用于抗静电、增强强度和阻燃。主要特性包括：有效成炭；通过吸热延缓燃烧开始；增加粘度，有助于防止熔滴；不促进解聚。
在电子领域，碳纳米管已有应用探索，可同时提供抗静电和阻燃性能。

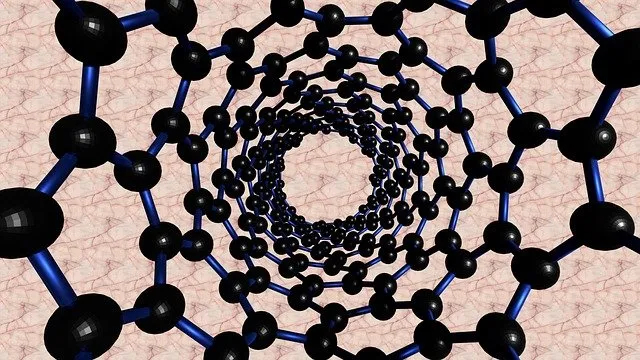

碳纳米管结构图多面体低聚倍半硅氧烷（POSS）
POSS基杂化聚合物是尺寸为纳米级的完全确定的分子，可以用反应性基团进行功能化，合成新的有机-无机杂化物。POSS已通过共聚、接枝或共混成功掺入常见聚合物中。
合成POSS笼、含POSS笼的单体、POSS-树枝状大分子核、含POSS的聚合物和POSS纳米复合材料，可带来机械、热、阻燃、粘弹性等特定性能。
它们在商业上用作酚醛树脂、PPE和COC中的阻燃助剂。POSS的一个关键优势是作为膨胀增效剂和无卤阻燃剂的分散助剂，通过改善流动性，允许更高的HFFR添加量。
倍半硅氧烷笼结构图最新研究表明，POSS与磷系的协同在凝聚相形成致密石墨化炭层，有效阻隔热氧传递。硅磷协同POSS在环氧树脂中通过Si-P相互作用构建紧凑炭层。含锂POSS微胶囊通过核壳设计将POSS的本征阻燃性与多金属氧酸盐的催化作用结合，快速形成C-Si炭层。
聚合物-粘土纳米复合材料
聚合物-粘土纳米复合材料是杂化有机聚合物-无机层状材料，与传统填充聚合物相比具有独特的燃烧特性。聚酰胺-6、聚苯乙烯和聚丙烯是一些与粘土结合使用的聚合物。
超支化聚合物
超支化聚合物以众多有序的支链，为超功能化添加剂开辟了道路。它们可以从AxBy型“支化”单体制备，其中A和B代表可以相互反应但不能自身反应的官能团。

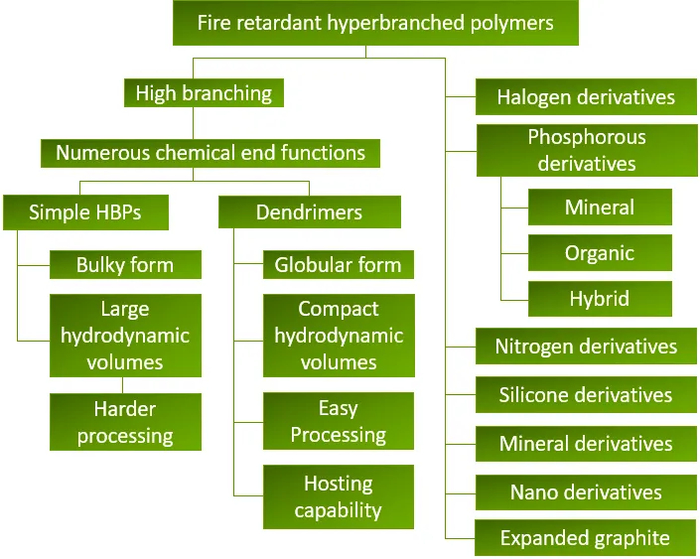

阻燃超支化聚合物图树枝状大分子是HBP的一种特殊形式。它从单一焦点或核心开始，每个分支向下分成两个或多个分支，直到末端功能化。它们可以容纳金属原子形成金属树枝状大分子，金属可以位于重复单元、核心或末端基团中。金属容纳扩展了金属树枝状大分子的性能。
由于结构特点，树枝状聚合物在低添加量下即可具有活性。Perstorp市售的Boltorn™产品使用多元醇核心、羟基酸和专有材料技术生产。树枝状结构通过特定核心与2,2-二羟甲基丙酸的聚合形成。获得的基料是羟基功能化的树枝状聚酯，完全为脂肪族，仅由叔酯键组成，具有优异的热稳定性和化学稳定性。

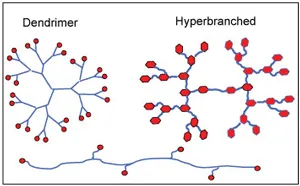

树枝状大分子、超支化聚合物和线性大分子结构对比图

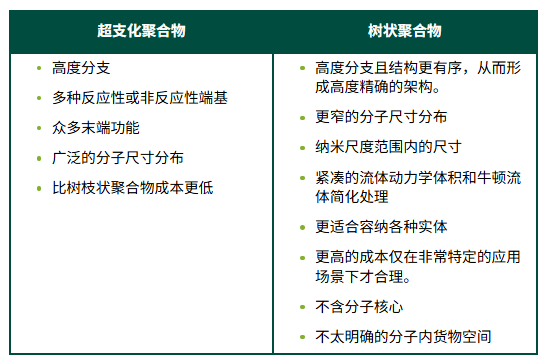

HBP与树状聚合物的比较各种HBP包括聚酰胺、聚酰胺胺、聚脲、聚氨酯、聚酯、聚碳硅烷、聚碳硅氧烷、聚碳硅氮烷，以及许多前述聚合物的全氟化衍生物。这些聚合物适用于特种涂料应用，包括塑料添加剂。
最新研究显示，含磷/氮/硼的超支化聚合物在极低添加量（2 wt%）下即可使环氧树脂达到UL-94 V-0等级，极限氧指数32.9%，峰值热释放降低23.4%。超支化聚硼硅氧烷作为多功能阻燃剂用于聚碳酸酯，可同时提升防火性能、机械性能和疏水性。
三、选型要点
无卤方案往往需要复配。金属氢氧化物需要高填充量，单独使用会影响机械性能，通常与硅系、三聚氰胺或纳米材料配合。
纳米技术路线的共同特点是低添加量、多功能，但成本较高，分散是关键。POSS和超支化聚合物目前更多作为助剂使用，而不是主阻燃剂。
选型时先确认：加工温度决定了ATH还是MDH（ATH适用低于200°C，MDH适用300°C以上）；阻燃等级决定了添加量和复配方案；法规要求决定了是否需要完全无卤；成本预算决定了纳米技术能否进入配方。
结语
上篇的卤系和磷系解决的是“效率”问题。下篇的无卤和纳米技术解决的是“合规”和“低烟低毒”问题。
两条路线不是替代关系，而是不同场景下的不同选择。金属氢氧化物是无卤配方的基础，三聚氰胺和硅系提供协同，可膨胀石墨负责物理隔绝，纳米技术负责降低添加量、改善综合性能。
先明确应用场景的法规要求和性能底线，再从上篇和下篇的方案里做匹配。
