一、定义：干式系统，相较于湿式系统的不同是，系统侧的有压水换成了有压气体，湿式报警阀组换成了干式报警阀组；湿式系统应用于4-70℃，而干系统由于系统测充的有压气体，可以防止水结冰和汽化而主要应用与低于4℃，高于70℃的环境，与湿式系统形成互补。

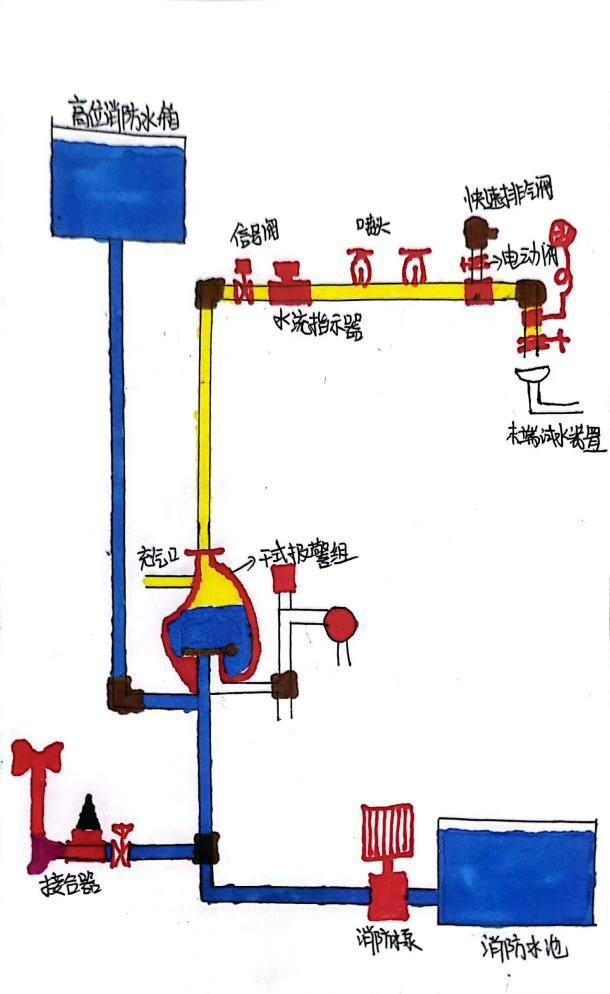

　　二、结构：如图：干式系统由干式报警阀组一分为三。一般情况下，供水侧由消防水池供水，为保障初期火灾的灭火而设置的先头部队高位消防水箱，以及可以直接连接消防车以及手抬泵等外部供水设施，保障火灾时供水。详见往期文章。主要通过干式报警阀组连接供水侧，其主要部件包括：供水管道、信号阀、水流指示器、干式下垂型喷头或直立型喷头、快速排气阀、电动阀、末端试水装置等；其具体结构和功能详见往期内容。

　　1、供水侧：

　　2、干式报警阀组：

　　3、系统侧：

　　三、功能原理：在干式系统的准工作状态时，当系统侧出现正常泄气时，气压维持装置会通过节流装置向系统侧供气，保证系统侧的气压稳定（保证正常泄露时，干式阀组的关闭状态）。其具体工作原理如下：火灾发生时，喷头破裂，系统侧的气体迅速排出，系统侧压力降低，同时气压维持装置启动供气，但由于节流装置补气速度有限，供气速度远小于喷头排气速度，从而导致系统测气压迅速降低。系统侧气压迅速降低，阀瓣两侧的压力失去平衡，阀瓣打开，供水侧的水向系统侧流去。干式报警阀开启后，水流流向系统侧的同时，也会有水流流向报警管路，水力警铃动作并报警，压力开关动作并连锁启动消防水泵。压力开关连锁启动消防水泵的同时，也会同时连锁启动快速排气阀，加速系统侧排气充水。

　　1、排气：

　　2、开阀：

　　3、报警：

　　4、快速排气：

　　四、注：

　　1、由于干式系统的系统侧充的时有压气体，势必会有一个排气充水的过程，而这个过程也势必会影响干式系统的灭火效率，因此为了快速灭火要求，需保证干式系统的排期时间不宜大于1min.

　　2、如上所述，干式系统相较于湿式系统的劣势，干式系统的保护面积以及所能控制的喷头数均有所限制：根据《喷规》要求，干式系统的保护面积应为湿式系统的1.3倍湿式系统喷头控制数为800，而干式仅为500.

　　⑴保护面积：

　　⑵喷头数：
