一、现场办公区

　　1、单层及多层办公室

　　说明：

　　1）、办公室采用统一彩钢板材料定型制作板房；

　　2）、办公室数量根据项目实际情况由项目统一规划（临建规划报分公司批准后）实施。

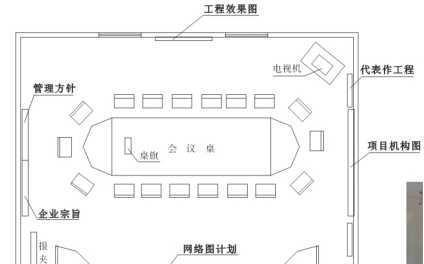

　　会议室布置示意图

　　2、单层及多层办公室

　　说明：

　　1）、经理办公室、会议室地面铺贴地面砖，其余办公室地面推荐使用地面砖，也可采用水泥砂浆圧光地面；

　　2）、办公室外观与中建CI手册保持一致；

　　3）、办公区内地坪需硬化和绿化；

　　4）、现场办公室必须设置医务室；

　　5）、现场及办公区设置门卫室见平面示意图高为2700mm。

　　现场医务室示意图

　　现场门卫室示意图

　　二、生活临建设施

　　1、宿舍

　　1）、生活区必须与现场隔离；

　　2）、建议采用统一彩钢板材料定型制作板房；

　　3）、室内地坪采用水泥砂浆圧光地坪；

　　4）、宿舍外观色彩、导向牌设置按中建CI手册要求设置；

　　5）、生活区室外地面硬化及绿化。

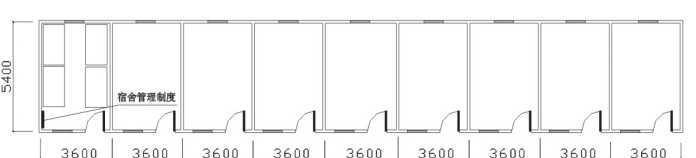

　　宿舍平面示意图

　　导向牌

　　2、食堂

　　说明：

　　1）、食堂外墙采用砖砌体，内外墙刷白，操作间内墙1800mm高贴面砖；

　　2）、操作间地坪铺贴地面砖，其余房间可采用水泥砂浆地面；

　　3）、卖饭间设置纱门纱帷幕与操作间隔离，食堂排污必须设立隔油池，过滤后排放到沉淀池；

　　4）、食堂屋面采用型钢屋架，彩钢瓦屋面。

　　3、浴室

　　说明：

　　1）、生活区浴室设置标准：建筑工程面积在5千平米以内，浴室面积不应小于6平米，喷淋头不应少于3个；建筑面积在1万平米以内，浴室面积不应少于10平米喷淋头不应少于5个；建筑面积在1—5万平米，浴室面积不应少于20平米，喷淋头不应少于10个；建筑在5万平米以上，浴室面积不小于30平米，喷淋头不少于16个。

　　2）、浴室内吊顶、内墙满贴瓷砖。

　　3）、室外墙面色彩符合中建CI手册要求。

　　浴室示意图

　　4、厕所、化粪池

　　说明：

　　1）、厕所采用砖砌或采用定型彩钢瓦制作；

　　2）、厕所内地面满铺地面砖、内墙1800mm满贴瓷砖，大便、小便槽及洗手盆表面均贴瓷砖；

　　3）、化粪池池底为60mm厚C15混凝土表面圧光，池壁及隔离墙采用砖砌，墙厚240mm，隔墙120mm，随砌随刮砂浆，内侧抹灰，上部加盖板封闭，设置检查口；

　　4）、化粪池大小、及池底标高根据现场实际以及食堂和厕所地面标高确定。右下图左侧为厕所剖面图。

　　二、现场生产临建

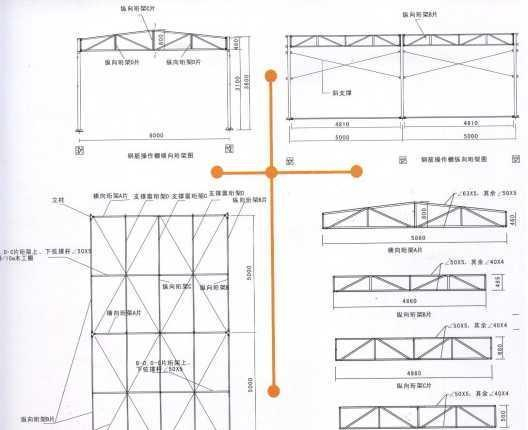

　　1、钢筋、木工车间

　　说明：

　　1）、本图例标注尺寸以mm为单位；

　　2）、搭设场地必须采用不低于C20，厚度不小于20cm的混凝土进行硬化；

　　3）、木工房与钢筋房采用同类型结构；

　　4）、屋檐下周边挂1000mm边幅，张挂安全宣传标语；

　　5）、立柱应设置黑黄相间警示标记。

　　2、水泥库房

　　3、茶水间、吸烟室、卷扬机棚

　　4、现场洗车槽

　　5、施工图牌
