本案例演示利用Tecplot 360展示二维曲线图。案例涉及到数据导入、图形调整、图形输出等操作流程。
1 数据文件
Tecplot有自己的数据格式，也支持导入其他类型的数据。二维曲线图需要两列数据，分别对应X轴与Y轴。外部数据文件常可以使用dat、csv、txt等格式。
本案例示例数据如下图所示，采用csv格式，文件名为velocity.cvs。
2 导入数据
启动Tecplot 360
点击菜单Flie Load Data…打开文件选择对话框
选择事先准备好的数据文件velocity.csv，点击按钮加载文件
image-20220504221425925
弹出数据加载器选择对话框，如下图所示，选择使用Tecplot Data Loader并点击OK按钮加载文件
此时Tecplot工作界面如下图所示。Tecplot自动根据数据形式将数据绘制为2D曲线图。
初始图形比较丑，下面调整参数使其美化。
3 调整图形大小
软件默认的图形比例不美观，可以调整到适合的大小。
在图形窗口空白位置双击鼠标，或点击菜单Frame Edit Active Frame…打开设置对话框
取消选项Show border可以取消图形外边框
设置来调整图形尺寸，可以根据个人喜好进行调整
注：通常可以设置宽度与高度比例在0.6左右，这样比较美观。Left side与Top side用于调整图形相对于图形框的位置，这两个参数对最终输出的图形没有影响。
”
此时软件如下图所示。
4 设置变量名称
在进行图形调整之前，可以修改变量的名称。对于没有按照Tecplot规定的格式准备的数据文件，其导入的数据中缺乏变量信息，其按照列数将变量命名为V1、V2……。
点击菜单Data Data Set Info…打开设置对话框
鼠标双击Variable(s)列表框中的列表项V1，修改其名称为time
相同方式修改变量V2的名称为Velocity
修改Zone(s)列表项1:Zone 001的名称为Domain
修改完毕后如下图所示。
5 调整曲线样式
双击图形窗口中的线条，或点击操作面板中的按钮Mapping Style…打开设置对话框
在选项卡中可以看到前面修改的区域与变量名称出现在这里了。如果前面没有修改的话，在这里修改也可以。
进入选项卡，如下图所示，鼠标右键选择Line Thickness下的单元格，点击弹出菜单项0.40可以将线宽设置为0.4
进入选项卡，右键点击，在右键菜单中可以选择曲线样式，这里选择Spline可以将数据点光滑连接
选中控制面板中的选项，可以在图形中显示标记点
进入对话框，进入选项卡，右键选择下的数据单元格，点击按钮Specific Color可以实心显示标记点
图形如下图所示。
6 调整边框
图形边框可以调整一下，使其看起来更加专业。
鼠标双击图形窗口中的坐标轴或点击菜单Plot Axis…打开对话框
6.1调整X轴

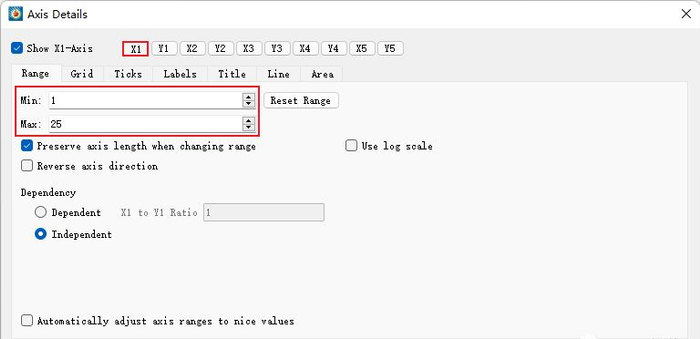

选中按钮，进入选项卡，如下图所示设置X轴的范围为**[1,25]**
进入选项卡，可以设置图形中的网格线，不过一般情况下不使用网格线
进入选项卡，可以设置X轴上的刻度线显示，包括长度和线宽等，这里采用默认设置
进入选项卡，可以设置轴上的文字显示，包括字体信息和放置的位置，如下图所示，取消选择，指定参数为2.5，可以将X轴的文本设置为间隔2.5
进入可以设置X轴的轴标签，Tecplot默认使用变量名作为轴标签，这里选择选项，并指定轴标签为**Time(s)**。此选项卡中还可以设置轴标签的文本样式。
Show grid border可以激活显示图形边框，显示上部右侧的边框
进入选项卡，如下图所示设置参数。此选项卡能够指定图形信息相对于图片的位置，尽量使图形显得饱满
此时图形窗口如下图所示。
6.2调整Y轴
激活Y1，如下图所示
进入选项卡，点击按钮Reset Range打开设置菜单，点击Reset to nice values软件自动设置Y轴的上下限，也可以自己在前面的文本框中输入Y轴的上下限信息
进入标签页，这里采用默认参数，不显示Grid
Grid border right显示右侧边框
进入选项卡，采用默认设置
进入选项卡，如下图所示设置Y轴标签为Velocity(m/s)
进入选项卡，采用默认设置
设置完毕后，Tecplot如下图所示。
7 导出图片
Tecplot的图形显示框中不带抗锯齿功能，所以抓图的话效果比较差，这里采用图形导出。
点击菜单File Export…打开文件导出对话框
如下图所示，设置为PNG，激活选项Antialiasing，采用默认抗锯齿参数
最终输出的图形如下图所示。
看起来还不错。
利用菜单File Save Layout保存当前的所有视图信息，下次可以重复调用。
这里输出的是单条曲线图，后面我们再看输出多条曲线的设置。总体来说，Tecplot做曲线图还是比较专业的，几乎所有能看到的地方都有参数进行设置，可定制能力超强。
