比亚迪秦ProDM右转向灯闪烁异常

比亚迪秦ProDM右转向灯闪烁异常
2022-03-28 19:53:38 乡村小韩妈妈

故障现象:一辆比亚迪秦pro DM超能版打右转向灯闪烁频率异常,且雨刮洗涤电机丌工作。

原因分析:

1、车辆加装附件2、大灯模组故障

3、继电器、保险故障4、线束插头故障

5、模块故障

故障排查:

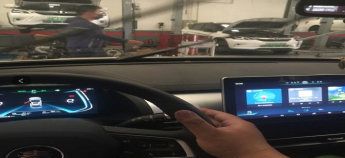

1、打开右侧转向灯,右前大灯内转向灯和左侧大灯内转向灯亮度对比,明显比较暗,其他右侧转向灯正常;且喷雨刮水雨刮工作但是洗涤电机不喷水。

2、检查车辆无加装,查看车辆出过事故,查看维修记录为右前部位碰撞,右前大灯换过;

3、分析是大灯昼行模组故障,拆掉前保险杠,倒换大灯总成后故障依旧,把车上的大灯总成装在正常车辆试一切正常,排除大灯总成及昼行模组故障;

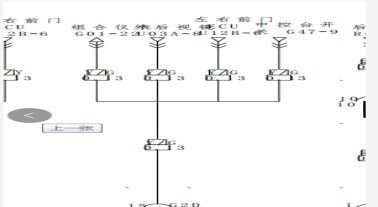

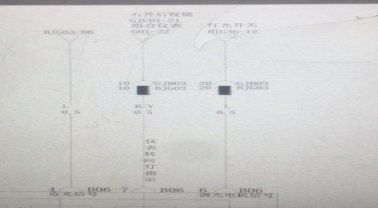

4、只有左前转向灯异常,按照维修扃册,测量右侧大灯B06-7#针脚、BCM G2D-15#针脚正常,分析为BCM内部故障,因无备件可替换,因此先排查其它原因;

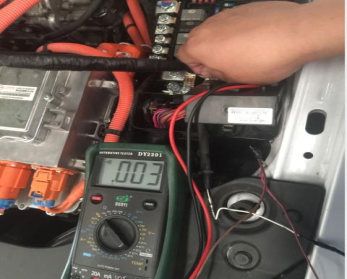

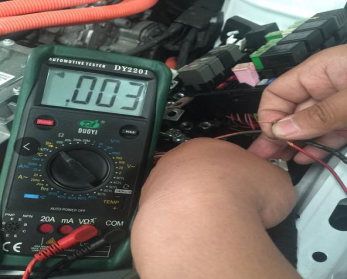

5、检测洗涤电机不工作故障,测量雨刮洗涤电机B16-1#针脚无电压, B16-2#搭铁正常, F1/22保险丝有电压正常。测量前舱配电盒B1B-05#针脚到B16-1#针脚导通,测量BCM洗涤继电器控制线路 G2I-12#针脚到前舱配电盒B1C-11#针脚导通,打开喷水开关,测量G2K-25#洗涤控制信号正常,再测量G02-(B)-3#G2K-25#洗涤控制信号针脚正常,将B1C-11针脚拉低可以喷水了,倒换KI1-3洗涤继电器,故障依旧。

6、两个故障点都挃向BCM, BCM和仪表配电盒做在一起,和试驾车倒换仪表配电盒总成,洗涤电机可工作;打右转向灯工作频率正常;转向灯亮度正常,将故障件装在试驾车上故障再现。

7、分枂为事故造成BCM内部短路,造成车辆同时报多个故障,以后维修事故车特别注意。

案例点评:

1、对亍此故障,首先检查是否加装戒改装;

2、多和顼客沟通,有助于快速解决问题;

3、此次故障,分析为事故BCM内部短路,造成车辆多个故障出现,因此事故车维修须特别注意线束、插头、搭铁安装要求,及碰撞可能造成的损坏。
